In deze rubriek maken we kennis met Menno Weijer. Hij deelt zijn ervaringen in het constructeursvak en vertelt over zijn rol in een van zijn eerste projecten, Roosenboom in Roosendaal.

Roosenboom, Roosendaal

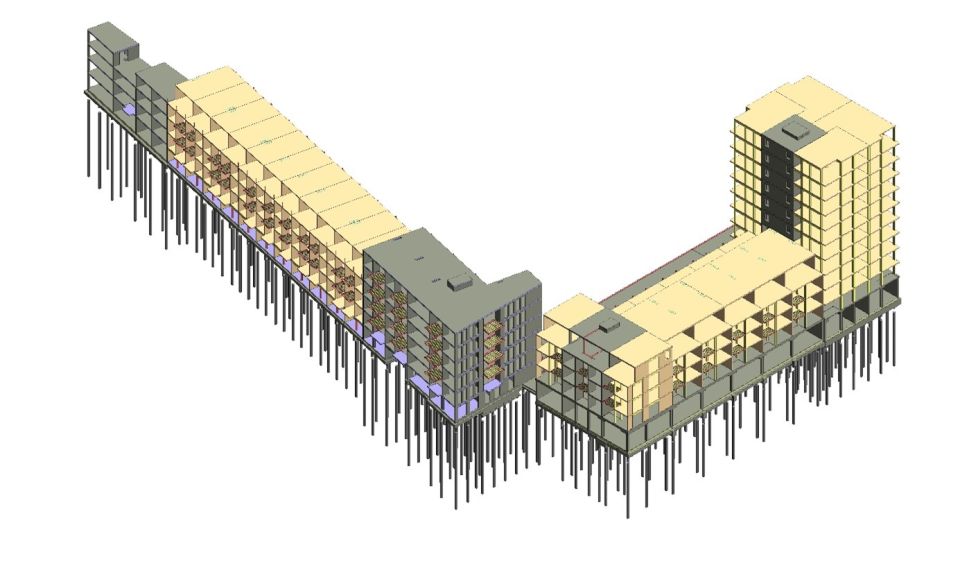

Architecten- en ingenieursadviesbureau Sweco heeft recentelijk het definitief ontwerp voor het project Roosenboom afgerond, gelegen op de locatie van het voormalige V&D-winkelpand in het centrum van Roosendaal. Dit project bestaat uit een nieuw woongebouw, aangevuld met een beperkt commercieel programma. Het nieuw te realiseren gebouw omvat de constructie van vijf afzonderlijke bouwblokken, die elk in hoogte variëren. Om de milieu-impact van de constructie zoveel mogelijk te reduceren, is in het ontwerp een combinatie van hout en beton toegepast.

Tussen de bouwblokken zijn dilataties ontworpen die al dan niet zijn doorgezet naar de fundering. Dit resulteert in overgangen tussen de bouwblokken, die zorgvuldig gecoördineerd moeten worden. Voor elk blok is een eigen stabiliteitssysteem ontworpen, waarbij voornamelijk beton is ingezet om de stabiliteit te waarborgen.

In dit project was ik tot nu toe verantwoordelijk voor het betonnen vierlaagse blok op de kop van het ontwikkelingsgebied. De geometrie van dat blok is afgestemd op de kleine afmetingen van het ontwikkelplot, hetgeen resulteert in een slanke constructie. De wandstructuur van het blok verzorgt de stabiliteit in twee richtingen. Door de vorm van het blok en het feit dat de stabiliteitswand in lengterichting van het gebouw niet in het hart is gepositioneerd, ontstaat er excentriciteit. De stabiliteitswanden in de andere richting zijn verantwoordelijk voor het afdragen van de krachten die voortvloeien uit deze excentriciteit.

Om uitzicht op het centrum te bieden, wordt aan het uiteinde van het blok een betonnen portaal gerealiseerd, in plaats van een wandenstructuur. Het aankomende vloerveld op dit portaal heeft een aanzienlijke overspanning tot de dichtstbijzijnde stabiliteitswand. Een belangrijke uitdaging binnen dit project was te waarborgen dat de windkrachten niet zouden leiden tot teveel horizontale verplaatsing van dit portaal en daarmee het bouwblok, vooral gezien de slanke constructie. Door het portaal mee te laten werken in de stabiliteit via momentvaste verbindingen, kon de horizontale verplaatsing worden beperkt.
