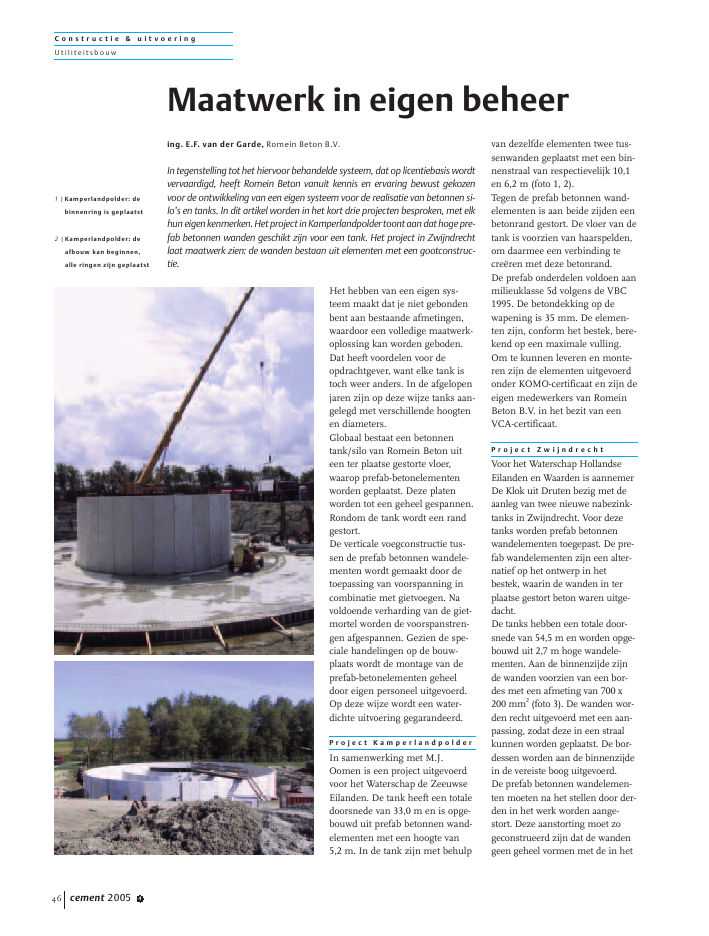

C o n s t r u c t i e & u i t v o e r i n gU t i l i tei t sb o u wcement 2005 446Het hebben van een eigen sys-teem maakt dat je niet gebondenbent aan bestaande afmetingen,waardoor een volledige maatwerk-oplossing kan worden geboden.Dat heeft voordelen voor deopdrachtgever, want elke tank istoch weer anders. In de afgelopenjaren zijn op deze wijze tanks aan-gelegd met verschillende hoogtenen diameters.Globaal bestaat een betonnentank/silo van Romein Beton uiteen ter plaatse gestorte vloer,waarop prefab-betonelementenworden geplaatst. Deze platenworden tot een geheel gespannen.Rondom de tank wordt een randgestort.De verticale voegconstructie tus-sen de prefab betonnen wandele-menten wordt gemaakt door detoepassing van voorspanning incombinatie met gietvoegen. Navoldoende verharding van de giet-mortel worden de voorspanstren-gen afgespannen. Gezien de spe-ciale handelingen op de bouw-plaats wordt de montage van deprefab-betonelementen geheeldoor eigen personeel uitgevoerd.Op deze wijze wordt een water-dichte uitvoering gegarandeerd.P r o j e c t K a m p e r l a n d p o l d e rIn samenwerking met M.J.Oomen is een project uitgevoerdvoor het Waterschap de ZeeuwseEilanden. De tank heeft een totaledoorsnede van 33,0 m en is opge-bouwd uit prefab betonnen wand-elementen met een hoogte van5,2 m. In de tank zijn met behulpvan dezelfde elementen twee tus-senwanden geplaatst met een bin-nenstraal van respectievelijk 10,1en 6,2 m (foto 1, 2).Tegen de prefab betonnen wand-elementen is aan beide zijden eenbetonrand gestort. De vloer van detank is voorzien van haarspelden,om daarmee een verbinding tecre?ren met deze betonrand.De prefab onderdelen voldoen aanmilieuklasse 5d volgens de VBC1995. De betondekking op dewapening is 35 mm. De elemen-ten zijn, conform het bestek, bere-kend op een maximale vulling.Om te kunnen leveren en monte-ren zijn de elementen uitgevoerdonder KOMO-certificaat en zijn deeigen medewerkers van RomeinBeton B.V. in het bezit van eenVCA-certificaat.P r o j e c t Z w i j n d r e c h tVoor het Waterschap HollandseEilanden en Waarden is aannemerDe Klok uit Druten bezig met deaanleg van twee nieuwe nabezink-tanks in Zwijndrecht. Voor dezetanks worden prefab betonnenwandelementen toegepast. De pre-fab wandelementen zijn een alter-natief op het ontwerp in hetbestek, waarin de wanden in terplaatse gestort beton waren uitge-dacht.De tanks hebben een totale door-snede van 54,5 m en worden opge-bouwd uit 2,7 m hoge wandele-menten. Aan de binnenzijde zijnde wanden voorzien van een bor-des met een afmeting van 700 x200 mm2(foto 3). De wanden wor-den recht uitgevoerd met een aan-passing, zodat deze in een straalkunnen worden geplaatst. De bor-dessen worden aan de binnenzijdein de vereiste boog uitgevoerd.De prefab betonnen wandelemen-ten moeten na het stellen door der-den in het werk worden aange-stort. Deze aanstorting moet zogeconstrueerd zijn dat de wandengeen geheel vormen met de in hetMaatwerk in eigen beheering. E.F. van der Garde, Romein Beton B.V.In tegenstelling tot het hiervoor behandelde systeem, dat op licentiebasis wordtvervaardigd, heeft Romein Beton vanuit kennis en ervaring bewust gekozenvoor de ontwikkeling van een eigen systeem voor de realisatie van betonnen si-lo's en tanks. In dit artikel worden in het kort drie projecten besproken, met elkhun eigen kenmerken. Het project in Kamperlandpolder toont aan dat hoge pre-fab betonnen wanden geschikt zijn voor een tank. Het project in Zwijndrechtlaat maatwerk zien: de wanden bestaan uit elementen met een gootconstruc-tie.1 |Kamperlandpolder: debinnenring is geplaatst2 |Kamperlandpolder: deafbouw kan beginnen,alle ringen zijn geplaatstC o n s t r u c t i e & u i t v o e r i n gU t i l i tei t sb o u wcement 2005 4 47werk te storten vloer. Op dezewijze kunnen de wanden onafhan-kelijk van de ondervloer zetten.Deze prefab onderdelen voldoenaan milieuklasse 5d met eenbetondekking op de wapening van30 mm. De wandelementen zijnop een 2,7 m hoge waterdruk be-rekend.P r o j e c t G e n d r i n g e nDe gemeente Gendringen had delaatste jaren klachten over stank-overlast rond de vijver waaropovervloedig riool- en hemelwaterwerd geloosd. Een aantal mogelij-ke oplossingen is de revue gepas-seerd. Uiteindelijk is gekozen vooreen bergbezinkbassin met eeninhoud van 1300 m3.Het voorstel van Wegenbouw-bedrijf Geven B.V. om een rondbassin aan te leggen werd goedontvangen en bleek prima in debestaande situatie in te passen.Extra voordelen van een rondevariant waren het geringe ruimte-beslag, de gewenste inhoud en debewezen hydraulische eigenschap-pen. Ingenieursbureau TAUWberekende de capaciteit van hetbassin. In samenwerking metBetonindustrie De Hamer B.V. enRomein Beton B.V. is een ontwerpgemaakt van een tank met eendoorsnede van circa 30 m.De leveranciers zorgden voor leve-ring en montage van de prefabbetonnen wandelementen, kolom-men en dekplaten. Na het gravenvan de bouwput en het aanbren-gen van de ballastvloer (d = 1,5 m)zijn de elementen geplaatst.Binnen- en buitenwand bestaanbeide uit 108 prefab-betonelemen-ten. De wandelementen zijn afge-spannen, nadat de naden metkrimparme gietmortel waren ge?n-jecteerd. Centraal in de bergingbevindt zich een slibput van 4 x4 m2. In deze put zijn later diffu-siewanden opgenomen. De spon-ning tussen vloer en wand is metgietmortel en bitumenband water-dicht gemaakt.Om de klachten omtrent stank-overlast definitief te verhelpen isde berging uiteindelijk afgedichtmet prefab betonnen afdekplaten(foto 4, 5). Daartoe zijn op devloer van het bassin twee rijenbetonkolommen (?350 mm)geplaatst. Met balken en taart-puntvormige afdekplaten is deberging uiteindelijk afgewerkt. Inde toekomst is het bassin zelfsgeschikt om te berijden. De ele-menten zijn berekend op een ver-keersbelasting, klasse 45. 3 |Zwijndrecht: de elemen-ten met goot staan klaarvoor de aannemer4, 5 | Gendringen: montagevan de afdekplaten
