Wie kent de Ikea augmented reality app niet waarmee je meubels voordat je ze koopt in jouw huiskamer door je camera van jouw telefoon kunt bekijken? Of de online winkel van Adidas waar je de kleuren van jouw schoenen zelf kunt ontwerpen?
66
thema
Parametrisch
platform met
modulaire
bouwstenen
Automatisering, configuratoren en Digital Twins
met Packhunt.io, ook voor de bouw
Verschillende industrieën
Hoe kan technologie die duur is om te ontwikkelen, toch
goedkoop beschikbaar zijn? Dit kan door te investeren over
alle industrieën heen. Packhunt.io wordt gebruikt voor onder
meer retail, consumer goods, eyewear, medische hulpmidde -
len, sportproducten, fashion, juwelen en meubels. Maar ook
in industriële markten zoals de bouw en infra. Kennis, erva -
ring en technologie om bijvoorbeeld aanbevelingen te doen
voor het ideale sportproduct voor een klant, kunnen net zo
goed in de bouw worden toegepast om de juiste onderdelen
in een bouwsysteem te vinden.
No code, parametrisch ontwerp en web-based
Om toegankelijk te zijn is meer nodig. Packhunt.io is geba -
seerd op het principe van 'no code': het platform bestaat uit
modulaire bouwstenen (vergelijk het met Lego) waarmee de
gebruiker zijn eigen omgeving bouwt: verschillende onderde -
len zijn door de gebruiker zelf samen te stellen. Denk aan
user interfaces, componenten in de achtergrond, zoals data -
bases om informatie mee op te slaan, dataverwerking-pipe -
Wie kent de Ikea augmented reality app niet waarmee je meubels
voordat je ze koopt in jouw huiskamer door je camera van jouw
telefoon kunt bekijken? Of de online winkel van Adidas waar je de
kleuren van jouw schoenen zelf kunt ontwerpen?
Ikea en Adidas hebben flink geïnvesteerd in dergelijke tech -
nologie. Helaas heeft niet iedereen de ontwikkelbudgetten
van Ikea of de softwareontwikkelteams van Adidas. Is derge -
lijke geavanceerde technologie dan alleen weggelegd voor de
reuzen in de markt? En kun je alleen innoveren als je soft -
wareontwikkelaars in dienst kunt nemen? Als het aan White
Lioness technologies ligt niet. Geavanceerde technologie zou
iedereen moeten kunnen helpen; het moet een 'commodity'
worden: goedkoop en toegankelijk voor iedereen, niet alleen
voor programmeurs. Met een team van softwarespecialisten is
daarom een totaal nieuw platform gebouwd dat dit mogelijk
moet maken: Packhunt.io.
thema
Parametrisch platform met modulaire bouwstenen 7 2018
67
lines en application programming interfaces (API's) waardoor
systemen met elkaar kunnen communiceren. Er zijn bouwste -
nen beschikbaar op het gebied van modelleren van wiskun -
dige operaties, geometrie, constructie, berekeningen,
simulatie, digitale fabricage en kunstmatige intelligentie.
Het gebruik van parametrische ontwerpprincipes, vanuit
onder andere Grasshopper en Dynamo, draagt bij om de
systemen toegankelijk te maken. Er hoeft geen tekstuele code
gedebugged te worden; visueel programmeren in bekende
applicaties is genoeg (scripted componenten behoren overi -
gens wel tot de mogelijkheden voor geavanceerde scenario's).
Er hoeven geen softwareontwikkelingteams te worden opge -
leid, ontwerpers en ingenieurs kunnen zelf aan de slag.
Packhunt.io is web-based. Hierdoor kan het op elke laptop,
tablet of mobiele telefoon worden gebruikt en heb je altijd de
laatste versie van de software. Dit is erg belangrijk bij scenario's
waar bijvoorbeeld online producten worden verkocht of gecon -
figureerd, modellen gedeeld moeten worden met bijvoorbeeld
opdrachtgevers of samengewerkt moet worden aan een
ontwerp.
Online configuratoren
Maar wat bouw je nou met zo'n platform? Een voorbeeld zijn
configuratoren. Dit zijn omgevingen waarin een product of
een project (een ontwerp) gepersonaliseerd, aangepast of
customised wordt volgens de regels die zijn vastgelegd in het
parametrisch model.
Voorbeeld: Jansma Burdaard
Een mooi praktijkvoorbeeld is Jansma Burdaard. Dit bedrijf
levert kunststof producten op maat en gebruikt een op Pack -
hunt.io gebaseerde configurator in het verkoopproces van
dakkapellen (fig. 1). De 3D-visualisatie geeft de klant direct
een beeld van de gevolgen van zijn keuzes. De verkoper kan
hierdoor eenvoudig toelichten welke opties er zijn, uitleg
geven en direct laten zien hoe de dakkapel eruit komt te zien.
De klant krijgt aan het einde van het gesprek een link mee
naar huis waarmee het 3D-model thuis op een mobiele tele -
foon of computer te bekijken is, maar niet meer aan te passen.
Dit heeft tegenwoordig de naam omnichannel sales : de
hybride tussen de fysieke winkel en online beleving.
Genereren van productie-informatie
Dergelijke configuratoren kunnen niet alleen worden ingezet
voor verkoop, maar ook direct productie-informatie genere -
ren. Ze hebben namelijk een compleet 3D-model van het
product beschikbaar en kunnen alle informatie bij dit model
opslaan die kan worden gebruikt om de fabricage, productie,
assemblage en supply chain aan te sturen.
Parametrische BIM: van digitale naar fysieke
werkelijkheid
Deze configuratoren zijn in feite een simpele vorm van een
parametrische BIM en dit is ook precies waar in de toekomst
parametrisch ontwerp heen zal gaan. In plaats van een enkel
product worden producten samengesteld tot projecten zoals
complete gebouwen of infrastructurele werken.
1
dr.ir. Jeroen Coenders
White Lioness technologies

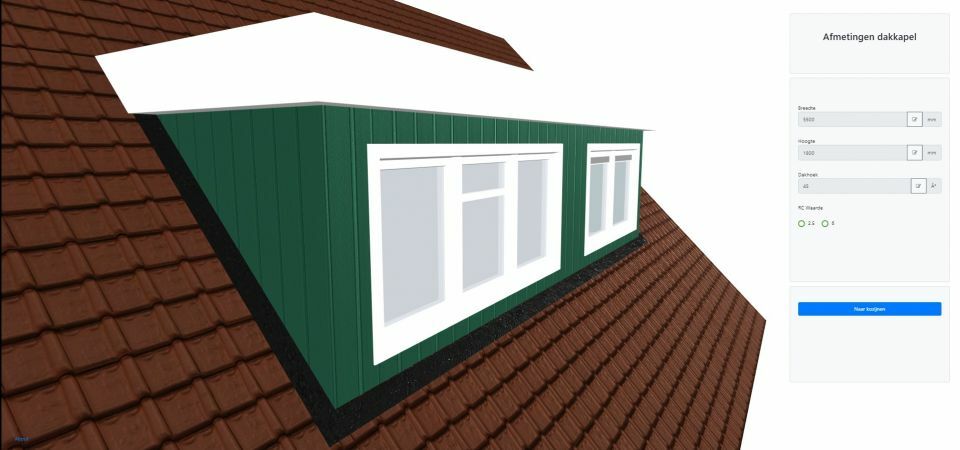

1 Configurator van Jansma Burdaard waarin klanten kunnen zien hoe hun dakkapel eruit komt te zien
Parametrisch platform met modulaire bouwstenen 7 2018
68
Overigens vervangt Packhunt.io geen andere software, maar
koppelt het andere softwarepakketten via API's, zodat
bestaande werkprocessen eenvoudig kunnen worden geïnte -
greerd. In de bouw kan worden gedacht aan eindige-elemen -
tensoftware zoals SCIA Engineer en MatrixFrame. Maar ook
BIM-applicaties zoals Revit en Tekla, of ERP-systemen. In
retail gaat dit ook om allerlei e-commerceplatformen en
supply-chainsystemen.
Een Digitale Twin in de praktijk:
Funderingsmonitoring in Rotterdam en omstreken
Als er een fysieke tweeling is gebouwd en deze een koppeling
houdt met zijn digitale zusje, zouden de twee samen in de
toekomst dan ook nuttige informatie kunnen leveren? Een
mooi voorbeeld waaraan je kunt zien waar dit heen gaat is het
project Code Oranje. Hier wordt Packhunt.io ingezet om
funderingen in de gaten te houden. Dit project is opgezet om
de investeringsbeslissing voor funderingen, waaraan mogelijk
herstel moet plaatsvinden, uit te stellen. Het gaat hier om
enorme bedragen: tussen de ? 50.000 en 100.000 per huis. Het
project is een samenwerking tussen het Kenniscentrum voor
Aanpak Funderingsproblematiek (KCAF), Hanselman Groep
B.V., Oudeman.io, woningcorporaties en de overheid.
In het project Code Oranje worden sensoren op huizen gezet,
die via het LoRa-netwerk (Long Range, Low Power) informa -
tie aan Packhunt.io leveren. In combinatie met andere data -
bronnen wordt deze data geanalyseerd met een parametrisch
model; eenvoudig in te richten per unieke situatie. Elk bouw -
blok is namelijk uniek en heeft unieke problematiek. Als er
een bepaalde combinatie van factoren wordt gedetecteerd
door de digitale tweeling, dan wordt er een inspecteur
Dit is waaraan White Lioness technologies met een aantal part -
ners uit de bouw aan werkt. De visie hierbij is dat in de digitale
werkelijkheid een product of project compleet wordt gemodel -
leerd, gesimuleerd, geanalyseerd en digitaal een-op-een gefabri -
ceerd tot een kopie in de fysieke wereld: iets wat tegenwoordig
in vele industrieën Digital Twins wordt genoemd (fig. 2). In de
bouw heette dit eigenlijk al BIM, maar veel van de huidige BIM-
software schoot hierin nog te kort. We gaan hier nu wel heen.
Dichter bij huis: automatisering van het werk van
de ingenieur
Dankzij Digital Twins wordt het mogelijk het repeterende werk
van de ingenieur te automatiseren, zodat hij zich op intelligente
taken kan richten, zoals nog slimmere tweelingen maken.
Packhunt.io is hierbij in te zetten, bijvoorbeeld om voor onder -
delen in een gebouw op parametrische wijze berekeningen te
koppelen. Per onderdeel kan de gebruiker aangeven welke
berekening voor het gebouw moet worden gedraaid. Deze
worden dan met één druk op de knop uitgevoerd, eventueel via
andere simulatie- en analysesoftware, en vastgelegd in bereke -
ningsrapportages. Die kunnen weer via een parametrische
template in een PDF worden opgeslagen (fig. 3). Deze PDF-
bestanden kunnen dan bijvoorbeeld in een informatiemanage -
mentsysteem, zoals think project! worden ingevoegd.
Behalve dat hier berekeningen mee kunnen worden geauto -
matiseerd, kunnen onderdelen ook worden geoptimaliseerd.
Denk aan de functie Doelzoeken in Excel. Je geeft aan dat je
de wapeningshoeveelheid uit een berekening wilt minimalise -
ren door bepaalde parameters aan te passen en Packhunt.io
berekent automatisch duizenden alternatieven om zo de
meest optimale oplossing te vinden.
2
thema
Parametrisch platform met modulaire bouwstenen 7 2018
69
Kies de modellen om te berekenen Kies welke berekeningen
moeten worden uitgevoerd
Download de rapportages of haal ze op in een Document Management Systeem
Automatisering
verkoop van trappen, pay-per-use digitaal advies door adviseurs
en file-to-factory fabricage door middel van 3D-(beton)printing.
Concurreren
Terug naar de investeringen van Ikea en Adidas. Iedereen kan
nu dus zonder veel investeringsgeld via dit soort technologie
concurreren, alleen maar door een innovatief productidee te
hebben, de beste kennis hier omheen te ontwikkelen en te
zorgen dat dit perfect aansluit op de markt. Klinkt dit bekend
in de oren? Dit was ook het effect van het beschikbaar worden
van goedkope cloud services, waardoor een heleboel tech
startups konden ontstaan in Silicon Valley, zonder dat zij de
investering nodig hadden om zelf enorme datacentra te
hoeven beheren: een commodity. ?
gewaarschuwd die verder onderzoek kan doen aan haar
fysieke zus.
Enabler voor nieuwe businessmodellen
Wat hebben veel van de gebruikers van Packhunt.io gemeen? Ze
zijn innovatief, hebben geen fatalistische angst voor 'robotise -
ring' of digitale transformatie en besteden geen tijd aan naden -
ken over wie hun baan gaat afpakken. Ze zijn vooral bezig met
hoe ze zichzelf opnieuw kunnen uitvinden via nieuwe digitale
businessmodellen. Voorbeelden hiervan zijn consultants, ingeni -
eursbureaus en aannemers, klein en groot, die allemaal stuk voor
stuk nieuwe diensten aanbieden via het Packhunt.io-platform en
verdienen aan het gebruik van het platform naast hun traditio -
nele businessmodellen. Hierbij kun je denken aan online
2 Voorbeeld van een compleet huis als digitale tweeling3 Voorbeeld van automatiseren van prefab wapeningselementen4 Weergave van het automatiseringsproces voor wapening in Packhunt.io
3
4
Parametrisch platform met modulaire bouwstenen 7 2018
