Risicoanalyse
breedplaatvloeren
Naar aanleiding van de instorting van de parkeergarage bij
Eindhoven Airport moeten diverse andere gebouwen worden
beoordeeld. Met een risico analyse kunnen constructeurs
daarbij tot een gewogen oordeel komen. In dit artikel worden
ervaringen met dergelijke analyses gedeeld.
Praktijkervaring met stappenplan uit
informatiedocument inclusief risicoanalyses
Stap 1 t/m 4
Bij de eerste vier stappen in het stappenplan is het van belang
dat de oorspronkelijke berekeningen en tekeningen van de
breedplaatvloer uit de archieven van de gebouweigenaar,
opdrachtgever, constructief adviseur, vloerleverancier en/of
gemeente worden opgehaald.
Aan de hand van het uitgevoerde legplan en bijbehorende bere-
kening is in stap 2 te beoordelen of er positieve momenten ter
plaatse van de naden aanwezig zijn. Veelal is dit het geval bij
een in twee richtingen overspannende breedplaatvloer waarbij
geen aanvullende voorzieningen zijn getroffen.
De volgende belangrijke stap is het beoordelen van de produc-
tie van de breedplaatvloer. Hierbij moet een antwoord worden
gegeven op de vraag of de breedplaatvloer is geproduceerd met
zelfverdichtend beton zonder opruwen. De meeste vloerleve-
In oktober 2017 kwam de notitie 'Onderzoek constructieve
veiligheid breedplaatvloeren in bestaande bouwwerken opgele
-
verd na 1999' (het 'informatiedocument' [1]) uit en in decem-
ber van dat jaar volgde de 'Toelichting op informatiedocument
beoordeling constructieve veiligheid breedplaatvloeren' [2].
Belangrijk in de notities is een stappenplan (fig. 1, 2).
Inmiddels zijn vele gebouwen op basis hiervan beoordeeld.
thema
Risicoanalyse breedplaatvloeren
1 2019
17 978 0 N o e 0 5 -1 0-2 01 7 3
Stap 4?Uitvoering breedplatenBepaal of breedplaten van niet-opgeruwd
zelfverdichtend beton zijn toegepast.
Niet-opgeruwd zelfverdichtend beton toegepast?
Stap5?Beoordeel detail
Bepaal de grootte van de schuifspanning die door het
aansluitvlak moet worden overgedragen bij de
fundamentele belastingscombinatie volgens NEN 8700.
Schuifspanning in aansluitvlak>0,40 N/mm
2?
Stap 6?Risicoanalyse
Een constructeur voert een risico analyse uit.
Hoog risico?
Urgent maatregelen treffen -belastingen aanpassen;
- constructie versterken. Geen toename van
belasting.
Wachten op nader onderzoek.
Stap 1-Verzamelen eersteinformatie-constructietekeningen;
- legplan breedplaten.
Geen maatregelen
noodzakelijk.
Stap 3-Verzamelen aanvullende informatie-producent breedplaten;
- wapeningstekeningen en berekeningen;
- informatie over eventuele constructieve gebreken.
Zijn er in de vloer bij naden
positieve momenten aanwezig?
ja
nee
nee
nee
nee
ja
ja
ja
Stap 2?Beoordeel krachtsverdelingBepaal ofer sprake is van een positief moment ter
plaatse van naden tussen de breedplaten.
Vooralsnog geen
maatregelen noodzakelijk.
Wachten op nader onderzoek.
figuur 1 en 2_COR.pdf 1 31-01-19 11:48
figuur 1 en 2_COR.pdf 1 31-01-19 13:15
978 0 N o e 0 5 -1 0-2 01 7 3
Stap 4?Uitvoering breedplaten
Bepaal of breedplaten van niet-opgeruwd
zelfverdichtend beton zijn toegepast.
Niet-opgeruwd zelfverdichtend beton toegepast?
Stap5?Beoordeel detailBepaal de grootte van de schuifspanning die door het
aansluitvlak moet worden overgedragen bij de
fundamentele belastingscombinatie volgens NEN 8700.
Schuifspanning in aansluitvlak
>0,40 N/mm 2?
Stap 6?RisicoanalyseEen constructeur voert een risico analyse uit.
Hoog risico?
Urgent maatregelen treffen
-belastingen aanpassen;
- constructie versterken.
Geen toename van
belasting.
Wachten op nader onderzoek.
Stap 1-Verzamelen eersteinformatie
- constructietekeningen;
- legplan breedplaten.
Geenmaatregelen
noodzakelijk.
Stap 3-Verzamelen aanvullende informatie
- producent breedplaten;
- wapeningstekeningen en berekeningen;
- informatie over eventuele constructieve gebreken. Zijn er in de vloer bij naden
positieve momenten aanwezig?
ja nee
nee
nee
nee
ja
ja
ja
Stap
2?Beoordeel krachtsverdeling
Bepaal ofer sprake is van een positief moment ter
plaatse van naden tussen de breedplaten.
Vooralsnog geen
maatregelen noodzakelijk.
Wachten op nader onderzoek.
figuur 1 en 2_COR.pdf 1 31-01-19 11:48
figuur 1 en 2_COR.pdf 1 31-01-19 13:15

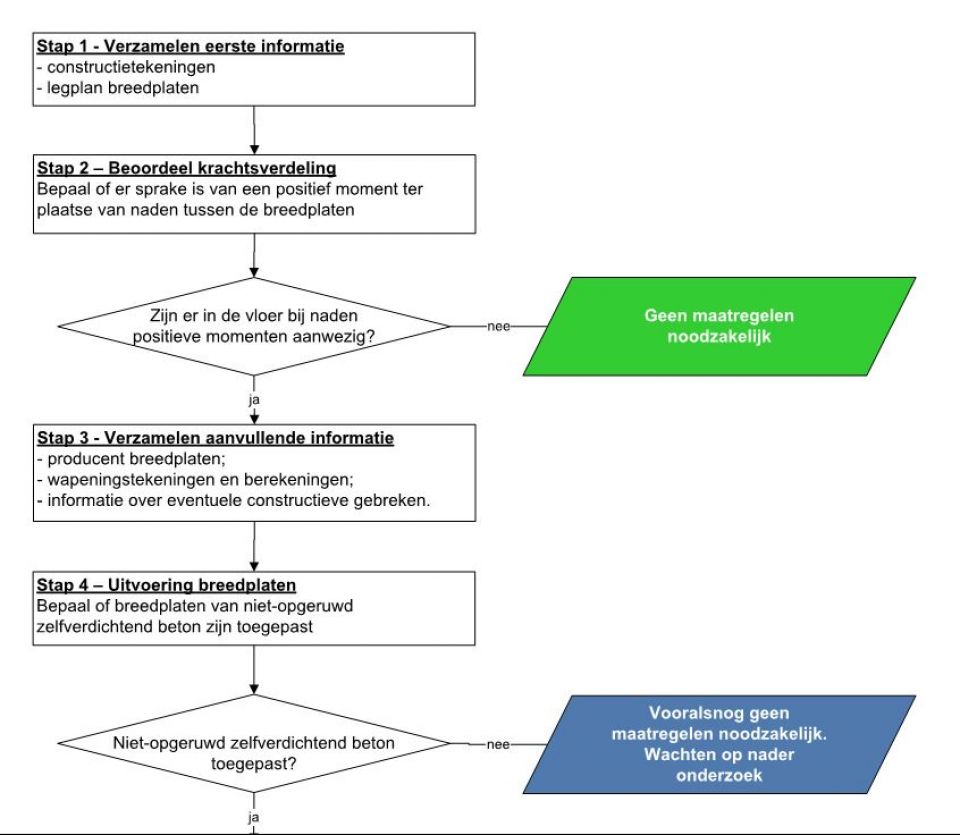

1 Stap 1 t/m 4 van informatiedocument [1]
2 Stap 5 en 6 [1]
ranciers hebben deze informatie online gedeeld (https://hand-
boek-prefab-beton.betonhuis.nl/algemeen-prefab/breedplaat-
--zelfverdichtend-beton).
Veel situaties met in één richting overspannende breedplaat-
vloeren zullen in stap 2 worden ingedeeld in het groene vak,
'Geen maatregelen noodzakelijk'. Deze vloeren behoeven verder
geen aandacht.
Een gedeelte van de breedplaatvloeren zullen na stap 2 verder
afdalen in het stroomschema. De vloeren die in stap 4 worden
beoordeeld met een 'nee', zijn breedplaatvloeren die niet zijn
gerealiseerd met zelfverdichtend beton zonder opruwen. Deze
breedplaatvloeren zijn ingedeeld in het blauwe vak, 'Vooralsnog
geen maatregelen noodzakelijk. Wachten op nader onderzoek'.
Op dit moment loopt er een onderzoek in opdracht van het
ministerie van BZK. De resultaten van dit nog te publiceren
onderzoek zullen een richting moeten geven of er aanvullende
maatregelen of vervolgstappen noodzakelijk zijn. Op het
moment van schrijven van dit artikel is deze informatie nog
niet beschikbaar.
Stap 5
Helaas is er ook een aantal vloeren die wel voldoen aan de vraag
'Niet-opgeruwd zelfverdichtend beton' (stap 4). Deze vloeren
moeten verder worden meegenomen naar stap 5 (fig. 2).
In stap 5 van het stroomschema begint het werk voor de
constructeur pas echt. In deze stap moet de schuifspanning ter
plaatse van de naden worden bepaald. Hiervoor wordt in de
toelichting op het informatiedocument achtergrondinformatie
gegeven hoe deze spanningen zijn te bepalen. Aan de hand van
deze toelichting hebben wij op basis van de wapeningsdiameter
een spreadsheet gerealiseerd, waarmee de grenswaarden
kunnen worden bepaald (fig. 3).
Schuifspanning

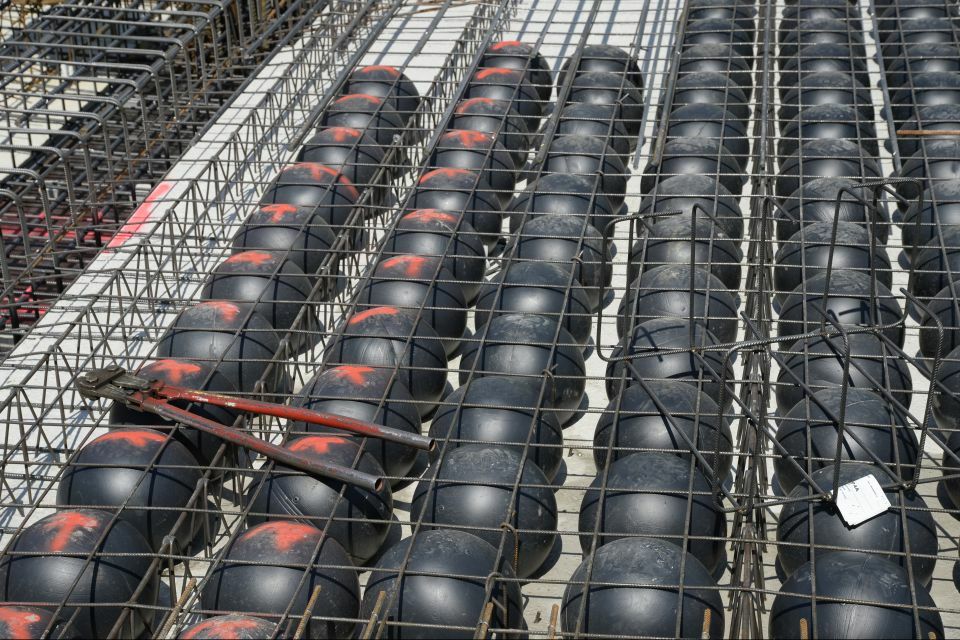

Bij het beoordelen van het vloersysteem waarbij gewichtsbespa-
rende elementen worden gebruikt, is het van belang te weten
hoeveel procent van de brutodoorsnede van het afschuifvlak
wordt ingenomen door de gewichtsbesparende elementen. In
situaties waar de gewichtsbesparende elementen kort langs de
rand van de breedplaatschil voorkomen, ontstaat snel een situ-
atie waarmee het bruto-oppervlak meer wordt gereduceerd dan
20%. In die situaties reduceren wij de toelaatbare schuifspan-
ning recht evenredig met het verminderde brutovloeropper -
vlak. In het voorbeeld van de spreadsheet in figuur 3 is bij
wapeningsconfiguratie A de reductie ten gevolge van de
gewichtsbesparende elementen groter dan 20%, namelijk
(100% ? 69,6% =) 30,4%. De toelaatbare schuifspanning wordt
hier gereduceerd naar (0,40 × 69,6% / 80% =) 0,348 N/mm
2. Voor de controle van de maximaal toelaatbare schuifspanning
kunnen de gegevens van de deelconstructeur van de breed-
plaatvloeren worden gebruikt. Vanuit die detailberekeningen
zijn de figuren met de berekende wapeningsbenodigdheden te
gebruiken. Dit is veelal een aantal figuren met wapening in de
breedplaatvloer in twee verschillende richtingen. Voor de
controle van de schuifspanning ter plaatse van een naad wordt
de gekozen koppelwapening gebruikt.
ing. Jeroen van Driel
BAM Advies en Engineering
1
2
Risicoanalyse breedplaatvloeren1 2019
18
3
thema
Risicoanalyse breedplaatvloeren
1 2019
19
3

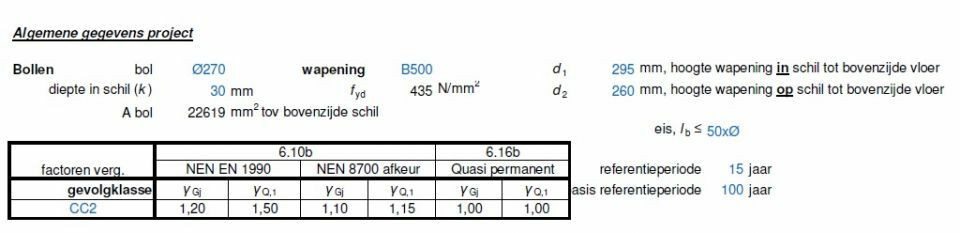

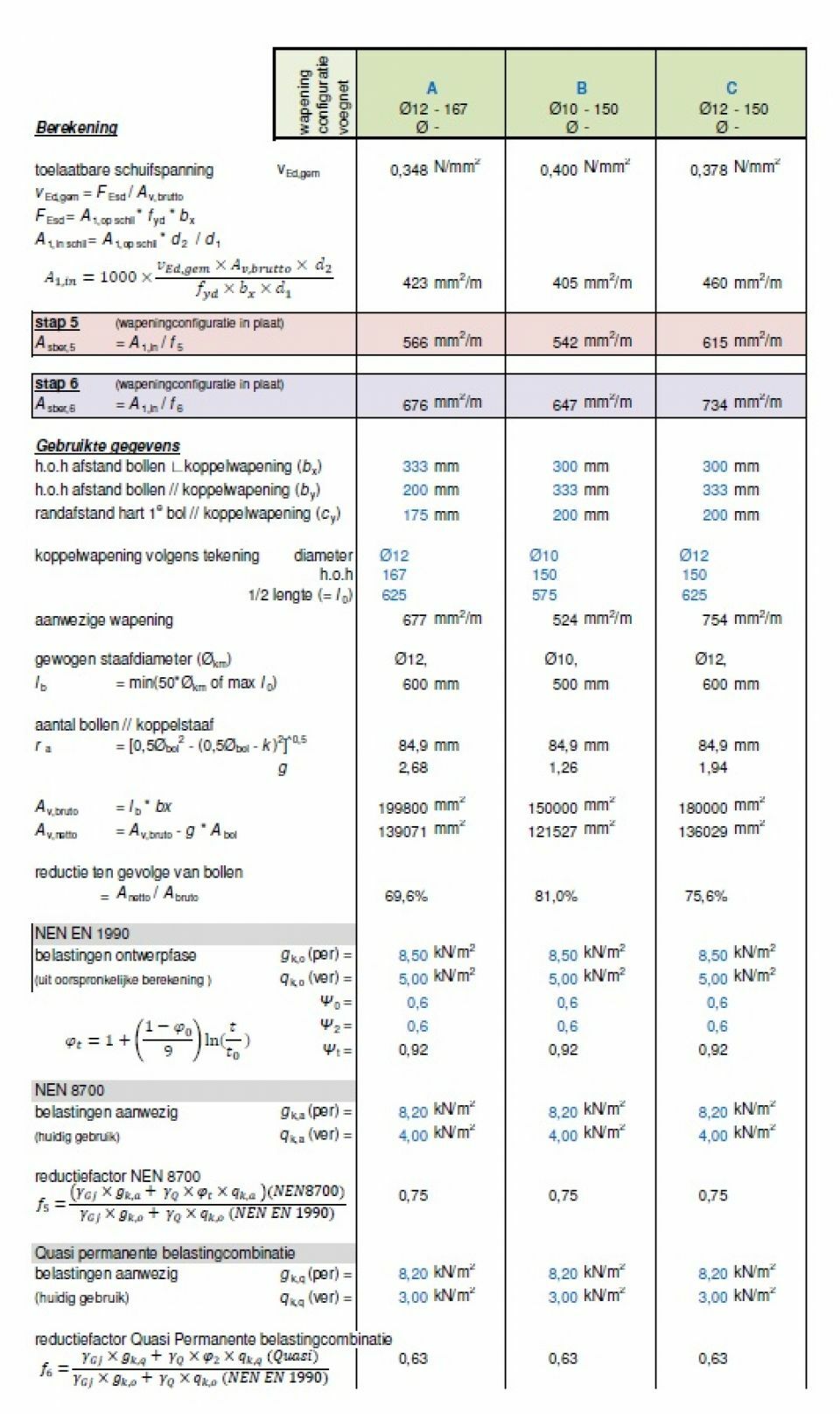

Spreadsheet voor bepalen grenswaarde
wapening in breedplaatschil
0,40 N/mm 2), moet een risicoanalyse worden uitgevoerd. Daar
is de optredende schuifspanning immers hoger dan de grens-
waarde. In de situaties die onder de waarde van de spreadsheet
zitten, kan in stap 5 de vloer worden ingedeeld in het oranje
'Geen toename van belastingen. Wachten op nader onderzoek'.
Stap 6: risicoanalyse
In stap 6, de risicoanalyse, wordt het risico van de te hoge
schuifspanning op de voeg beoordeeld volgens een aantal in het
informatiedocument voorgeschreven punten. Deze verschil-
lende punten zijn:
1. Schuifspanning bij quasi-permanente belastingscombinatie
2. Type belasting
3. Belastingshistorie
4. Betonmengsel en ruwheid
5. Herverdeling
6. Locatie van naad
7. Vaststellen delaminatie
8. Regelmatige inspectie
9. Proefbelasting
10. Gedrag constructie bij bezwijken kritische naad
1. Quasi-permanente belastingscombinatie
Het eerste punt is de quasi-permanente belastingscombinatie,
waarbij nogmaals de schuifspanning van de naad wordt uitre-
kenend. Echter, bij deze berekening worden de belastingsfacto -
ren verlaagd naar het niveau van de quasi-permanente belas-
tingscombinatie. Daarbij is het van belang dat de constructeur
de vloer heeft aanschouwd en weet welke belasting er gemid-
deld genomen aanwezig is. Door deze dagelijkse belasting bij
normaal gebruik van de vloer te gebruiken in de berekening bij
de quasi-permanente belastingscombinatie, wordt duidelijk in
hoeverre de vloer in staat is de belastingen rekenkundig te
kunnen dragen.
Daarbij moet wel worden aangemerkt dat de uitkomst van de
quasi-permanente belastingscombinatie geen toets is voor de
vloer, maar een van de onderdelen van de risicoanalyse. Bij een
positief oordeel van deze berekening voldoet de vloer nog niet,
maar is dit gedeelte van de analyse alleen positief beoordeeld.
2. Type belasting
Bij het tweede punt wordt door de constructeur een oordeel
geveld over de aard van de belasting. Is de aanwezige belasting
een dynamische of statische belasting? Bij dynamische belastin-
gen is de impact van de belastingswisseling van invloed op de
naad. Bijvoorbeeld bij een technische ruimte waar geregeld
zware machines staan te draaien, kunnen deze wisselingen van
belasting een negatieve invloed hebben.
De verhouding tussen veranderlijke en permante belasting is
hierbij wezenlijk van belang. Zodra er een vloer aanwezig is
In het voorbeeld in figuur 3 wordt de benodigde wapening in
de breedplaatschil bepaald. Dit aan de hand van de toegepaste
koppelwapening en de maximaal toelaatbare schuifspanning.
Hierbij wordt uiteraard gebruikgemaakt van de toelaatbare
reducties conform het informatiedocument. Hierdoor zitten er
in de spreadsheet een aantal variabelen, die, afhankelijk van de
situatie, voor extra reductie kunnen zorgen.
In de spreadsheet worden verder de uitgangspunten vanuit het
ontwerp van de breedplaatvloer meegenomen, zoals:
?
gevolgklasse van het gebouw en bijbehorende basisreferentie-
periode;
? inwendige hoogte van de wapening in de breedplaatvloer en
de koppelwapening op de breedplaat;
? aangehouden permanente en veranderlijke belasting met
bijbehorende momentaanfactoren.
Belastingen
Voor het gebruik van de spreadsheet is het van belang te weten of
bij de gemaakte detailberekening ten tijde van het ontwerp
gebruik is gemaakt van alleen gelijkmatig verdeelde belastingen.
Bij veel lokale lijn- en puntlasten is het noodzakelijk om ofwel
het model van de vloer te reproduceren ofwel de eerdere detail-
constructeur in te schakelen om de vloer her te berekenen op
basis van een eventuele reductie van de permanente of verander -
lijke belasting en volgens het afkeurniveau uit NEN 8700.
Voor het reduceren van de permante en veranderlijke belasting
is het van belang dat het huidig gebruik bekend is. Zo kwam
het in een aantal situaties voor dat ten tijde van de realisatie
van het gebouw de afwerking op de vloer is gewijzigd of dat de
veranderlijke belasting hoger was dan volgens de norm nood-
zakelijk is. Een voorbeeld hiervan is een kantoorpand waarbij
in het oorspronkelijke ontwerp nog is uitgegaan van een
verdiepingsvloer met gangen en kantoorkamers met een veran -
derlijke belasting van 4,0 kN/m
2. Deze vloer was inmiddels
gewijzigd naar een kantoortuin zonder interne wanden en
beperkte kastruimten op de vloer. Bij deze vloeren is het
verantwoordelijk terug te gaan naar de grens van de Eurocode,
waarbij een veranderlijke belasting van 2,5 kN/m
2 normaal
gebruikelijk is. Het is daarbij uiteraard wel van belang dat in
overleg met gebouweigenaar en gebruikers wordt afgestemd het
huidige functiebehoud op de vloer te handhaven.
Beoordeling

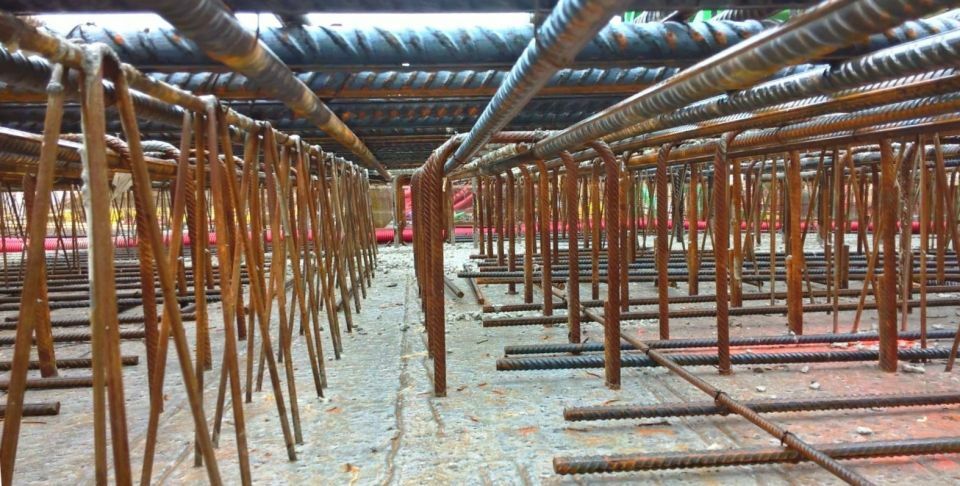

Aan de hand van de wapeningsconfiguratie van de koppelwa-
pening en de toelaatbare schuifspanning wordt de vloer gecon-
troleerd. Voor de locaties waar de benodigde vloerwapening
volgens de oorspronkelijke berekening van de vloerleverancier
meer is dan de gevonden waarde (A
sber,5 ) in de spreadsheet (dus
de wapening bij een maximaal toelaatbare schuifspanning van
Risicoanalyse breedplaatvloeren1 2019
20
maal onder de waarde van de kritische schuifspanning moet
blijven (in de berekening van stap 5 uit het stappenplan). Het is
uiteraard vanzelfsprekend dat de onderliggende constructies
voldoende capaciteit moeten hebben om de belastingen van de
herverdeling te kunnen dragen.
Bij het maken van de herberekening is het verstandig te kijken
naar de uitgangspunten van de eerdere detailberekening van de
vloer. De parameters die in die berekening zijn meegenomen,
zorgen er soms al voor dat je laag hangend fruit kunt plukken.
Al meerdere keren konden door het meenemen van een verend
ingeklemde kolom in plaats van een scharnierende kolom, de
eerste quick wins worden behaald.
6. Locatie van naad
Het zesde punt van de risicoanalyse is het nagaan of het een
kopnaad of een langsnaad betreft. Bij kopnaden lopen de tralie-
liggers door tot aan de rand van de vloer, waardoor dit een
lager risico geeft.
7. Vaststellen delaminatie
Het zevende punt is het beoordelen van eventuele delaminatie
van de vloer. Hierbij zal de vloer op locatie moeten worden
beschouwd en worden afgeklopt om te horen of er delaminatie
aanwezig is. Dit is een tijdrovend en lastig punt. Bij inspecties ter
plaatse komen er nog wel eens verrassingen voor. De ene keer
kan men overal relatief eenvoudig bij, een volgende keer wordt
een inspectie misschien gehinderd door de aanwezigheid van
stucwerkplafonds, installatieleidingen of andere hindernissen.
Op veel plekken wordt beperkte delaminatie ontdekt ter plaatse
van een zone van 100 à 150 mm langs de randen van de vloer.
Dit komt ook voor op plekken waar geen positieve momenten
aan de onderzijde van de breedplaatvloer aanwezig zijn.
Bijvoorbeeld naast de middenkolommen waar vanzelfsprekend
een steunpuntsmoment aanwezig is. Deze beperkte delaminatie
langs de randen van de vloerplaten wordt niet beschouwd als
een verhoogd risico.
waarop continu een hoge permanente belasting aanwezig is
(bijvoorbeeld tuindak met 0,5 m hoog zandpakket), is de
impact van de veranderlijke belasting vele malen minder dan
wanneer het een monolithisch afgewerkte vloer van een
parkeergarage betreft. Het constructief oordeel dat van een
constructeur op dit punt wordt gevraagd, is na te gaan hoe
groot de invloed is van het type belasting en hoe groot het
aandeel hiervan is ten opzichte van de totale belasting.
3. Belastingshistorie
De belastingshistorie (derde punt) zegt natuurlijk ook veel over
de capaciteit van de vloer. Zo kan worden nagegaan aan de
hand van bijvoorbeeld foto's hoe de ondersteuning onder de
vloer heeft gestaan en hoeveel bovenliggende vloeren deze
vloer ten tijde van de bouwfase heeft gedragen. Daarnaast kan
ook naar voren komen dat in het verleden op de vloer over een
bepaald gebied vaker bijeenkomsten of dergelijke hebben
plaatsgevonden. Deze belastingsgeschiedenis geeft inzicht in de
capaciteit van de vloer.
4. Betonmengsel en ruwheid
De ruwheid en het betonmengsel van de vloer is een wegings-
punt voor het beoordelen van de vloerconstructie. Alleen bij
onderbouwing met foto's en dergelijke dat de vloer en de
bewuste naad zijn opgeruwd, kan dit punt enige verlichting
geven. Normaliter is dit altijd een negatief punt in de risicoana-
lyse.
5. Herverdeling
Het vijfde punt in de risicoanalyse is de mogelijke herverdeling
van de belasting. Dit punt kan worden meegenomen om de capa-
citeit van de vloer te onderbouwen. Dit is echter veelal een
arbeidsintensieve sessie. De constructeur moet een rekenkundige
onderbouwing maken, waarbij met de aanwezige bovenwapening
van de vloer de belasting kan worden herverdeeld. Ten gevolge
van de herverdeling van de belastingen zal de spanning op de
kritische naad dermate ver moeten terugzakken, dat deze mini-
thema
Risicoanalyse breedplaatvloeren
1 2019
21
Weging aanwezige risico
Na het beoordelen van deze tien punten van de risicoanalyse is
het voor de constructeur mogelijk een weging te maken van het
aanwezige risico van de kritische naad. Deze risicoanalyse moet
worden uitgevoerd per locatie waar een overschrijding van de
spanning in stap 5 aanwezig is. In tabel 1 staat een risicoanalyse
van een willekeurige, kritische naad in een project.
Een risicoanalyse is een middel om na te gaan in hoeverre de
constructieve veiligheid van de vloerconstructie in gevaar
komt. De afweging is een subjectief oordeel van een construc-
teur. Het is geen berekening, maar een handvat om een oordeel
te kunnen afwegen. Het is daarbij van belang teksten zo te
formuleren dat een niet-bouwkundige begrijpt waar het over
gaat en de juiste conclusies hieruit overneemt. De gevolgen van
de risicoanalyse moeten niet het direct ontruimen en sluiten
van een geheel gebouw zijn, maar bijvoorbeeld rondom de
kritische naden beperkingen opleggen en aanvullend maatrege-
len vaststellen met gebouweigenaren en gebruikers. In goed
overleg met elkaar moeten er vervolgstappen worden geformu-
leerd en de situatie worden beheerst. Van daaruit kan de strate-
gie verder worden bepaald.
?
8. Regelmatige inspectie
Regelmatige inspectie (achtste punt) is een beheeronderdeel dat
alleen wordt ingezet voor kortere perioden. Deze inspecties,
waarbij frequent de kritische situaties moeten worden beoor -
deeld, zijn arbeidsintensief. Hierbij is het essentieel om vooraf
de randvoorwaarden vast te stellen met gebouweigenaar en
gebruikers en hoe hier moet worden gehandhaafd.
9. Proefbelasting
Het doen van een proefbelasting is een onderdeel van de risico-
analyse om aan te tonen dat de kritische naad en vloercon-
structie in staat zijn de belastingen te kunnen dragen/afvoeren.
Hierbij zal volgens de aanvulling op het informatiedocument
wel een analyse op moeten worden toegepast omtrent de
manier van belasten en tot hoever een en ander kan worden
belast.
Tijdens het proefbelasten is het van belang aanvullende maatre-
gelen te nemen om bij bezwijken van de voeg de schade te
beperken. Door het toepassen van een tijdelijke ondersteuning
onder de vloer, die circa 100 mm vrij staat, kan bij een calami-
teit van de proefbelasting voortschrijdende instorting worden
voorkomen.
10. Gedrag constructie bij bezwijken kritische naad
Het laatste punt van de risicoanalyse is het voorspellen van het
gedrag van de constructie bij het uitvallen/bezwijken van de
kritische naad. Dit kan door middel van een rekenexercitie.
Hierbij is het uiteraard van belang dat de omliggende kritische
naden en onderliggende constructies de belastingen kunnen
afdragen naar de fundering. Deze voorspelling is een intensieve
en tijdrovende bezigheid, waarbij het van belang is op de
hoogte te zijn van alle afwijkingen of veranderingen vanaf het
ontwerp tot aan het heden.
Sommige werken blijken te zijn voorzien van trekbanden
conform NEN 1991-1-7 [3], waardoor de voorspelling bij
bezwijken wat eenvoudiger kan.
Tabel 1 Risicoanalyse van willekeurige, kritische naad in project
beschouwing beoordelingrisicotoelichting/commentaar
1. quasi-blijvende belasting voldoethoger
2. type belasting quasi-statischlagergeen dynamische belasting aanwezig
3. belastingshistorie aanwezig-
4. betonmengsel en ruwheid zelfde producenthoger
5. herverdeling -
6. locatie naad kopnaadlager
7. vaststellen delaminatie n.v.t.-exacte locatie niet beoordeeld
8. regelmatige inspectie n.v.t.-
9. proefbelasting mogelijk n.v.t.-niet zinvol/noodzakelijk
10. gedrag constructie bij bezwijken kritische voeg trekbandenlagertrekbanden aanwezig volgens NEN EN 1991-1-7, A5
? LITERATUUR
1 Informatiedocument Onderzoek constructieve veilig-
heid breedplaatvloeren in bestaande bouwwerken
opgeleverd na 1999. Rijswijk: ir. J.G. Adviesbureau
Hageman, 5 oktober 2017.
2 Toelichting op informatiedocument beoordeling
constructieve veiligheid breedplaatvloeren. Rijswijk:
ir. J.G. Adviesbureau Hageman, 21 december 2017.
3 NEN-EN 1992-1-1:2005 - Eurocode 2: Ontwerp en
berekening van betonconstructies - Deel 1-1:
Algemene regels en regels voor gebouwen.
Risicoanalyse breedplaatvloeren1 2019
In oktober 2017 kwam de notitie ‘Onderzoek constructieve veiligheid breedplaatvloeren in bestaande bouwwerken opgeleverd na 1999’ (het ‘informatiedocument’ [1]) uit en in december van dat jaar volgde de ‘Toelichting op informatiedocument beoordeling constructieve veiligheid breedplaatvloeren’ [2]. Belangrijk onderdeel in deze notities is een stappenplan (fig. 1, 2). Inmiddels zijn vele gebouwen op basis hiervan beoordeeld.
1. Stap 1 t/m 4 van informatiedocument
2. Stap 5 en 6 van stroomschema
Stap 1 t/m 4
Bij de eerste vier stappen in het stappenplan is het van belang dat de oorspronkelijke berekeningen en tekeningen van de breedplaatvloer uit de archieven van de gebouweigenaar, opdrachtgever, constructief adviseur, vloerleverancier en/of gemeente worden opgehaald.
Aan de hand van het uitgevoerde legplan en bijbehorende berekening is in stap 2 te beoordelen of er positieve momenten ter plaatse van de naden aanwezig zijn. Veelal is dit het geval bij een in twee richtingen overspannende breedplaatvloer waarbij geen aanvullende voorzieningen zijn getroffen.
De volgende belangrijke stap is het beoordelen van de productie van de breedplaatvloer. Hierbij moet een antwoord worden gegeven op de vraag of de breedplaatvloer is geproduceerd met zelfverdichtend beton zonder opruwen. De meeste vloerleveranciers hebben deze informatie online gedeeld (https://handboek-prefab-beton.betonhuis.nl/algemeen-prefab/breedplaat---zelfverdichtend-beton).
Veel situaties met in één richting overspannende breedplaatvloeren zullen in stap 2 worden ingedeeld in het groene vak, ‘Geen maatregelen noodzakelijk’. Deze vloeren behoeven verder geen aandacht.
Een gedeelte van de breedplaatvloeren zullen na stap 2 verder afdalen in het stroomschema. De vloeren die in stap 4 worden beoordeeld met een ‘nee’, zijn breedplaatvloeren die niet zijn gerealiseerd met zelfverdichtend beton zonder opruwen. Deze breedplaatvloeren zijn ingedeeld in het blauwe vak, ‘Vooralsnog geen maatregelen noodzakelijk. Wachten op nader onderzoek’.
Op dit moment loopt er een onderzoek in opdracht van het ministerie van BZK. De resultaten van dit nog te publiceren onderzoek zullen een richting moeten geven of er aanvullende maatregelen of vervolgstappen noodzakelijk zijn. Op het moment van schrijven van dit artikel is deze informatie nog niet beschikbaar.
Stap 5
Helaas is er ook een aantal vloeren die wel voldoen aan de vraag ‘Niet-opgeruwd zelfverdichtend beton’ (stap 4). Deze vloeren moeten verder worden meegenomen naar stap 5 (fig. 2).
In stap 5 van het stroomschema begint het werk voor de constructeur pas echt. In deze stap moet de schuifspanning ter plaatse van de naden worden bepaald. Hiervoor wordt in de toelichting op het informatiedocument achtergrondinformatie gegeven hoe deze spanningen zijn te bepalen. Aan de hand van deze toelichting hebben wij op basis van de wapeningsdiameter een spreadsheet gerealiseerd, waarmee de grenswaarden kunnen worden bepaald (fig. 3).
3. Spreadsheet voor bepalen grenswaarde wapening in breedplaatschil
Schuifspanning
Bij het beoordelen van het vloersysteem waarbij gewichtsbesparende elementen worden gebruikt, is het van belang te weten hoeveel procent van de brutodoorsnede van het afschuifvlak wordt ingenomen door de gewichtsbesparende elementen. In situaties waar de gewichtsbesparende elementen kort langs de rand van de breedplaatschil voorkomen, ontstaat snel een situatie waarmee het bruto-oppervlak meer wordt gereduceerd dan 20%. In die situaties reduceren wij de toelaatbare schuifspanning recht evenredig met het verminderde brutovloeroppervlak. In het voorbeeld van de spreadsheet in figuur 3 is bij wapeningsconfiguratie A de reductie ten gevolge van de gewichtsbesparende elementen groter dan 20%, namelijk (100% – 69,6% =) 30,4%. De toelaatbare schuifspanning wordt hier gereduceerd naar (0,40 × 69,6% / 80% =) 0,348 N/mm2.
Voor de controle van de maximaal toelaatbare schuifspanning kunnen de gegevens van de deelconstructeur van de breedplaatvloeren worden gebruikt. Vanuit die detailberekeningen zijn de figuren met de berekende wapeningsbenodigdheden te gebruiken. Dit is veelal een aantal figuren met wapening in de breedplaatvloer in twee verschillende richtingen. Voor de controle van de schuifspanning ter plaatse van een naad wordt de gekozen koppelwapening gebruikt.
In het voorbeeld in figuur 3 wordt de benodigde wapening in de breedplaatschil bepaald. Dit aan de hand van de toegepaste koppelwapening en de maximaal toelaatbare schuifspanning. Hierbij wordt uiteraard gebruikgemaakt van de toelaatbare reducties conform het informatiedocument. Hierdoor zitten er in de spreadsheet een aantal variabelen, die, afhankelijk van de situatie, voor extra reductie kunnen zorgen.
In de spreadsheet worden verder de uitgangspunten vanuit het ontwerp van de breedplaatvloer meegenomen, zoals:
- gevolgklasse van het gebouw en bijbehorende basisreferentieperiode;
- inwendige hoogte van de wapening in de breedplaatvloer en de koppelwapening op de breedplaat;
- aangehouden permanente en veranderlijke belasting met bijbehorende momentaanfactoren.
Belastingen
Voor het gebruik van de spreadsheet is het van belang te weten of bij de gemaakte detailberekening ten tijde van het ontwerp gebruik is gemaakt van alleen gelijkmatig verdeelde belastingen. Bij veel lokale lijn- en puntlasten is het noodzakelijk om ofwel het model van de vloer te reproduceren ofwel de eerdere detailconstructeur in te schakelen om de vloer her te berekenen op basis van een eventuele reductie van de permanente of veranderlijke belasting en volgens het afkeurniveau uit NEN 8700.
Voor het reduceren van de permante en veranderlijke belasting is het van belang dat het huidig gebruik bekend is. Zo kwam het in een aantal situaties voor dat ten tijde van de realisatie van het gebouw de afwerking op de vloer is gewijzigd of dat de veranderlijke belasting hoger was dan volgens de norm noodzakelijk is. Een voorbeeld hiervan is een kantoorpand waarbij in het oorspronkelijke ontwerp nog is uitgegaan van een verdiepingsvloer met gangen en kantoorkamers met een veranderlijke belasting van 4,0 kN/m2. Deze vloer was inmiddels gewijzigd naar een kantoortuin zonder interne wanden en beperkte kastruimten op de vloer. Bij deze vloeren is het verantwoordelijk terug te gaan naar de grens van de Eurocode, waarbij een veranderlijke belasting van 2,5 kN/m2 normaal gebruikelijk is. Het is daarbij uiteraard wel van belang dat in overleg met gebouweigenaar en gebruikers wordt afgestemd het huidige functiebehoud op de vloer te handhaven.
Beoordeling
Aan de hand van de wapeningsconfiguratie van de koppelwapening en de toelaatbare schuifspanning wordt de vloer gecontroleerd. Voor de locaties waar de benodigde vloerwapening volgens de oorspronkelijke berekening van de vloerleverancier meer is dan de gevonden waarde (Asber,5) in de spreadsheet (dus de wapening bij een maximaal toelaatbare schuifspanning van 0,40 N/mm2), moet een risicoanalyse worden uitgevoerd. Daar is de optredende schuifspanning immers hoger dan de grenswaarde. In de situaties die onder de waarde van de spreadsheet zitten, kan in stap 5 de vloer worden ingedeeld in het oranje ‘Geen toename van belastingen. Wachten op nader onderzoek’.
Stap 6: risicoanalyse
In stap 6, de risicoanalyse, wordt het risico van de te hoge schuifspanning op de voeg beoordeeld volgens een aantal in het informatiedocument voorgeschreven punten. Deze verschillende punten zijn:
- Schuifspanning bij quasi-permanente belastingscombinatie
- Type belasting
- Belastingshistorie
- Betonmengsel en ruwheid
- Herverdeling
- Locatie van naad
- Vaststellen delaminatie
- Regelmatige inspectie
- Proefbelasting
- Gedrag constructie bij bezwijken kritische naad
1. Quasi-permanente belastingscombinatie
Het eerste punt is de quasi-permanente belastingscombinatie, waarbij nogmaals de schuifspanning van de naad wordt uitrekenend. Echter, bij deze berekening worden de belastingsfactoren verlaagd naar het niveau van de quasi-permanente belastingscombinatie. Daarbij is het van belang dat de constructeur de vloer heeft aanschouwd en weet welke belasting er gemiddeld genomen aanwezig is. Door deze dagelijkse belasting bij normaal gebruik van de vloer te gebruiken in de berekening bij de quasi-permanente belastingscombinatie, wordt duidelijk in hoeverre de vloer in staat is de belastingen rekenkundig te kunnen dragen.
Daarbij moet wel worden aangemerkt dat de uitkomst van de quasi-permanente belastingscombinatie geen toets is voor de vloer, maar een van de onderdelen van de risicoanalyse. Bij een positief oordeel van deze berekening voldoet de vloer nog niet, maar is dit gedeelte van de analyse alleen positief beoordeeld.
2. Type belasting
Bij het tweede punt wordt door de constructeur een oordeel geveld over de aard van de belasting. Is de aanwezige belasting een dynamische of statische belasting? Bij dynamische belastingen is de impact van de belastingswisseling van invloed op de naad. Bijvoorbeeld bij een technische ruimte waar geregeld zware machines staan te draaien, kunnen deze wisselingen van belasting een negatieve invloed hebben.
De verhouding tussen veranderlijke en permante belasting is hierbij wezenlijk van belang. Zodra er een vloer aanwezig is waarop continu een hoge permanente belasting aanwezig is (bijvoorbeeld tuindak met 0,5 m hoog zandpakket), is de impact van de veranderlijke belasting vele malen minder dan wanneer het een monolithisch afgewerkte vloer van een parkeergarage betreft. Het constructief oordeel dat van een constructeur op dit punt wordt gevraagd, is na te gaan hoe groot de invloed is van het type belasting en hoe groot het aandeel hiervan is ten opzichte van de totale belasting.
3. Belastingshistorie
De belastingshistorie (derde punt) zegt natuurlijk ook veel over de capaciteit van de vloer. Zo kan worden nagegaan aan de hand van bijvoorbeeld foto’s hoe de ondersteuning onder de vloer heeft gestaan en hoeveel bovenliggende vloeren deze vloer ten tijde van de bouwfase heeft gedragen. Daarnaast kan ook naar voren komen dat in het verleden op de vloer over een bepaald gebied vaker bijeenkomsten of dergelijke hebben plaatsgevonden. Deze belastingsgeschiedenis geeft inzicht in de capaciteit van de vloer.
4. Betonmengsel en ruwheid
De ruwheid en het betonmengsel van de vloer is een wegingspunt voor het beoordelen van de vloerconstructie. Alleen bij onderbouwing met foto’s en dergelijke dat de vloer en de bewuste naad zijn opgeruwd, kan dit punt enige verlichting geven. Normaliter is dit altijd een negatief punt in de risicoanalyse.
5. Herverdeling
Het vijfde punt in de risicoanalyse is de mogelijke herverdeling van de belasting. Dit punt kan worden meegenomen om de capaciteit van de vloer te onderbouwen. Dit is echter veelal een arbeidsintensieve sessie. De constructeur moet een rekenkundige onderbouwing maken, waarbij met de aanwezige bovenwapening van de vloer de belasting kan worden herverdeeld. Ten gevolge van de herverdeling van de belastingen zal de spanning op de kritische naad dermate ver moeten terugzakken, dat deze minimaal onder de waarde van de kritische schuifspanning moet blijven (in de berekening van stap 5 uit het stappenplan). Het is uiteraard vanzelfsprekend dat de onderliggende constructies voldoende capaciteit moeten hebben om de belastingen van de herverdeling te kunnen dragen.
Bij het maken van de herberekening is het verstandig te kijken naar de uitgangspunten van de eerdere detailberekening van de vloer. De parameters die in die berekening zijn meegenomen, zorgen er soms al voor dat je laag hangend fruit kunt plukken. Al meerdere keren konden door het meenemen van een verend ingeklemde kolom in plaats van een scharnierende kolom, de eerste quick wins worden behaald.
6. Locatie van naad
Het zesde punt van de risicoanalyse is het nagaan of het een kopnaad of een langsnaad betreft. Bij kopnaden lopen de tralieliggers door tot aan de rand van de vloer, waardoor dit een lager risico geeft.
7. Vaststellen delaminatie
Het zevende punt is het beoordelen van eventuele delaminatie van de vloer. Hierbij zal de vloer op locatie moeten worden beschouwd en worden afgeklopt om te horen of er delaminatie aanwezig is. Dit is een tijdrovend en lastig punt. Bij inspecties ter plaatse komen er nog wel eens verrassingen voor. De ene keer kan men overal relatief eenvoudig bij, een volgende keer wordt een inspectie misschien gehinderd door de aanwezigheid van stucwerkplafonds, installatieleidingen of andere hindernissen.
Op veel plekken wordt beperkte delaminatie ontdekt ter plaatse van een zone van 100 à 150 mm langs de randen van de vloer. Dit komt ook voor op plekken waar geen positieve momenten aan de onderzijde van de breedplaatvloer aanwezig zijn. Bijvoorbeeld naast de middenkolommen waar vanzelfsprekend een steunpuntsmoment aanwezig is. Deze beperkte delaminatie langs de randen van de vloerplaten wordt niet beschouwd als een verhoogd risico.
8. Regelmatige inspectie
Regelmatige inspectie (achtste punt) is een beheeronderdeel dat alleen wordt ingezet voor kortere perioden. Deze inspecties, waarbij frequent de kritische situaties moeten worden beoordeeld, zijn arbeidsintensief. Hierbij is het essentieel om vooraf de randvoorwaarden vast te stellen met gebouweigenaar en gebruikers en hoe hier moet worden gehandhaafd.
9. Proefbelasting
Het doen van een proefbelasting is een onderdeel van de risicoanalyse om aan te tonen dat de kritische naad en vloerconstructie in staat zijn de belastingen te kunnen dragen/afvoeren. Hierbij zal volgens de aanvulling op het informatiedocument wel een analyse op moeten worden toegepast omtrent de manier van belasten en tot hoever een en ander kan worden belast.
Tijdens het proefbelasten is het van belang aanvullende maatregelen te nemen om bij bezwijken van de voeg de schade te beperken. Door het toepassen van een tijdelijke ondersteuning onder de vloer, die circa 100 mm vrij staat, kan bij een calamiteit van de proefbelasting voortschrijdende instorting worden voorkomen.
10. Gedrag constructie bij bezwijken kritische naad
Het laatste punt van de risicoanalyse is het voorspellen van het gedrag van de constructie bij het uitvallen/bezwijken van de kritische naad. Dit kan door middel van een rekenexercitie. Hierbij is het uiteraard van belang dat de omliggende kritische naden en onderliggende constructies de belastingen kunnen afdragen naar de fundering. Deze voorspelling is een intensieve en tijdrovende bezigheid, waarbij het van belang is op de hoogte te zijn van alle afwijkingen of veranderingen vanaf het ontwerp tot aan het heden.
Sommige werken blijken te zijn voorzien van trekbanden conform NEN 1991-1-7 [3], waardoor de voorspelling bij bezwijken wat eenvoudiger kan.
Weging aanwezige risico
Na het beoordelen van deze tien punten van de risicoanalyse is het voor de constructeur mogelijk een weging te maken van het aanwezige risico van de kritische naad. Deze risicoanalyse moet worden uitgevoerd per locatie waar een overschrijding van de spanning in stap 5 aanwezig is. In tabel 1 staat een risicoanalyse van een willekeurige, kritische naad in een project.
Tabel 1 Risicoanalyse van willekeurige, kritische naad in project
Een risicoanalyse is een middel om na te gaan in hoeverre de constructieve veiligheid van de vloerconstructie in gevaar komt. De afweging is een subjectief oordeel van een constructeur. Het is geen berekening, maar een handvat om een oordeel te kunnen afwegen. Het is daarbij van belang teksten zo te formuleren dat een niet-bouwkundige begrijpt waar het over gaat en de juiste conclusies hieruit overneemt. De gevolgen van de risicoanalyse moeten niet het direct ontruimen en sluiten van een geheel gebouw zijn, maar bijvoorbeeld rondom de kritische naden beperkingen opleggen en aanvullend maatregelen vaststellen met gebouweigenaren en gebruikers. In goed overleg met elkaar moeten er vervolgstappen worden geformuleerd en de situatie worden beheerst. Van daaruit kan de strategie verder worden bepaald.
Literatuur
- Informatiedocument Onderzoek constructieve veiligheid breedplaatvloeren in bestaande bouwwerken opgeleverd na 1999. Rijswijk: ir. J.G. Adviesbureau Hageman, 5 oktober 2017.
- Toelichting op informatiedocument beoordeling constructieve veiligheid breedplaatvloeren. Rijswijk: ir. J.G. Adviesbureau Hageman, 21 december 2017.
- NEN-EN 1992-1-1:2005 - Eurocode 2: Ontwerp en berekening van betonconstructies - Deel 1-1: Algemene regels en regels voor gebouwen.
Reacties
