Het spoor bij Driebergen-Zeist wordt verdubbeld van twee naar vier sporen. Er komt een nieuwe onderdoorgang en het oude spoor wordt afgebroken en vervangen door twee nieuwe spoorviaducten. Deze zijn op een andere locatie langs het oorspronkelijke spoor voorgebouwd en in langsrichting ingeschoven. Voor de constructieve uitwerking van de dekken speelt dit inschuiven een belangrijke rol.
14
Dekken in
langsrichting
ingeschoven

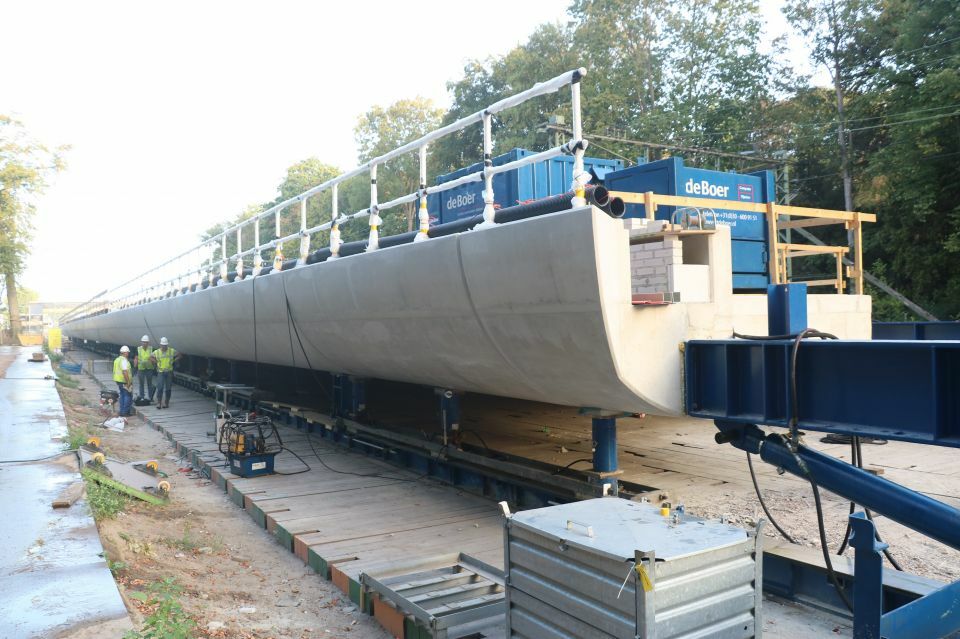

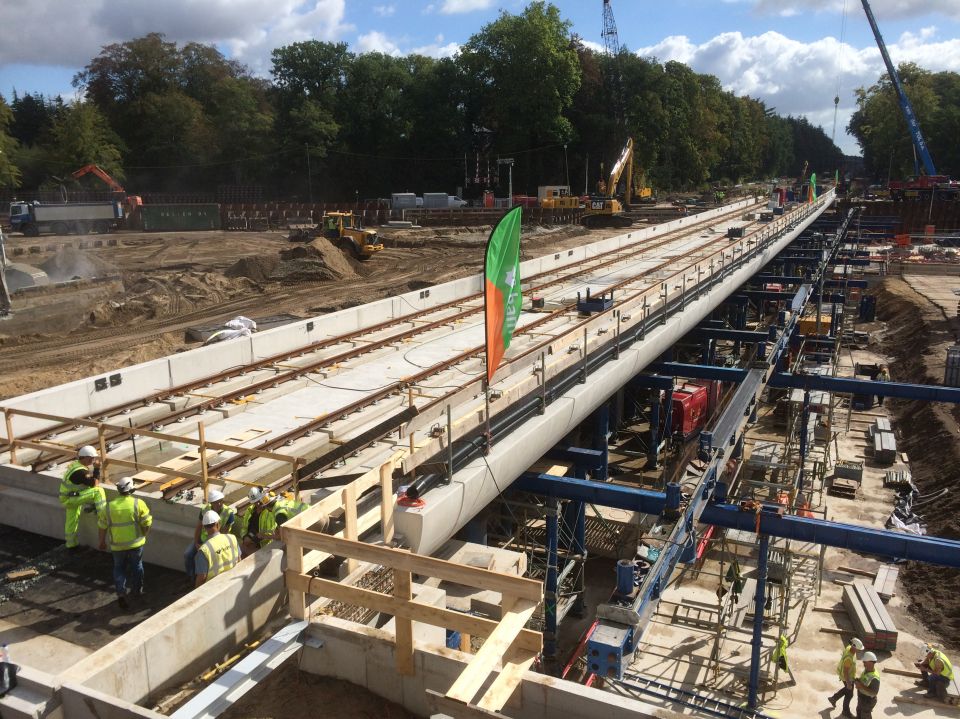

1 Spoordek op eindbestemming
2 Impressie onderdoorgang en
station Driebergen-Zeist Stationsgebied Driebergen-Zeist (3): Spoordekken
Live beelden
Op Cementonline is het project
live te volgen via een webcam.
Dekken in langsrichting ingeschoven 8 2018
15
Het spoor bij Driebergen-Zeist wordt verdubbeld van twee naar vier sporen. Er komt
een nieuwe onderdoorgang en het oude spoor wordt afgebroken en vervangen door
twee nieuwe spoorviaducten. Deze zijn op een andere locatie langs het oorspronkelijke
spoor voorgebouwd en in langsrichting ingeschoven. Voor de constructieve uitwerking
van de dekken speelt dit inschuiven een belangrijke rol.
van het dek bevinden zich buitenwanden (ook ter plaatse
gestort), voorzien van dwarsvoegen op regelmatige afstanden.
De tussensteunpunten van beide dekken bestaan uit twee ronde
betonnen kolommen op een betonsloof. Aan de uiteinden zijn
de spoordekken opgelegd op betonnen keerwanden. Aan de
oostzijde maken deze keerwanden deel uit van de onderdoor-
gang en aan de westzijde van de verdiepte bakconstructie die
onderdeel is van het verdiepte station.
Ter plaatse van de westelijke landhoofden bevindt zich het vast-
houdpunt. Hier worden de spoordekken in langsrichting hori -
zontaal gefixeerd aan de onderbouw.
De doorgaande weg kruist het spoor niet haaks. Daarom zijn
de oostelijke landhoofden en de twee meest oostelijke tussen-
steunpunten schuin gepositioneerd (fig. 5).
1
ing. Kees-Jan den Exter,
ir. Johan Bolhuis RO
BAM Infraconsult
Vierluik Driebergen-Zeist
Dit artikel is het derde deel over het project Stationsgebied Drie -
bergen-Zeist en gaat over de ingeschoven dekken. Het eerste
deel is een inleiding en beschrijft de onderdoorgang. Het tweede
gaat over de onderwaterbetonvloer, het vierde over de onafhan-
kelijke toets door een TIS-bureau.
Een deel van de twee spoordekken kruist de nieuwe onder -
doorgang, het overige deel wordt onderdeel van het nieuw te
bouwen station (fig. 2). Tussen de evenwijdig liggende spoor -
dekken komt een nieuw perron. Beide dekken zijn opgebouwd
uit een massieve, voorgespannen constructie die met opleg-
blokken op de onderbouw is opgelegd (fig. 3).
Het zuidelijke spoordek is 137 m lang en bestaat uit zeven over -
spanningen, waarvan twee ter plaatse van de onderdoorgang.
De grootste overspanning is 20 m. Het noordelijke dek is 122 m
lang en heeft zes overspanningen, ook weer van maximaal 20 m.
Het betonnen spoordek heeft in dwarsrichting een variabele
dikte verlopend van 840 mm aan de buitenzijden tot 883 mm
tussen de sporen op het dek (fig. 4). Aan de onderzijde van het
betondek zijn in de dwarsdoorsnede drie inkassingen aanwezig
van 300 × 150 mm
2 ten behoeve van lichtgoten. Aan beide zijden
2
Dekken in langsrichting ingeschoven 8 2018
16
buitenwand450300
840
883
840
300100
965 100
ballastkering
spooropstorten
1:1001:100 perronwand
b x h =
1300 x 650 mm
1300 9400b x h = 9400 x 860 mm
Om het realiseren van het spoordek mogelijk te maken, is de
bouwlocatie eerst voorbelast door het aanbrengen van een
overhoogte. Vervolgens is begonnen met ontgraven tot het
aanlegniveau van de fundatie van de tijdelijke ondersteunings-
constructie voor het betondek.
De ondersteuning voor de dekken is opgebouwd uit steigerto-
rens op een 135 m lange strook van hardhouten draglineschot-
ten met een aanlegbreedte van circa 12 m (5 + 2 + 5 m, fig. 6).
Op deze torens is de bekisting aangebracht. Tijdens de stortfase
wordt de ondergrond onder het dek gelijkmatig belast door
enkel het stortgewicht.
De gehele constructie is op palen gefundeerd. De paalfundatie
bestaat uit combischroefpalen met een diameter van 800 mm.
Dit zijn in de grond gevormde en volledig grondverdringende
schroefpalen met een losse schroefpunt.
Bouwfasering spoordekken
De betonnen spoordekken worden op een andere locatie langs
het oorspronkelijke spoor voorgebouwd. Hierdoor kan de
aanleg van de onderbouw van het viaduct en het spoordek
gelijktijdig worden uitgevoerd.
3
4
5
Dekken in langsrichting ingeschoven 8 2018
17
10.700
drageline schoften: (5m+2m+5m) steigertorens
3

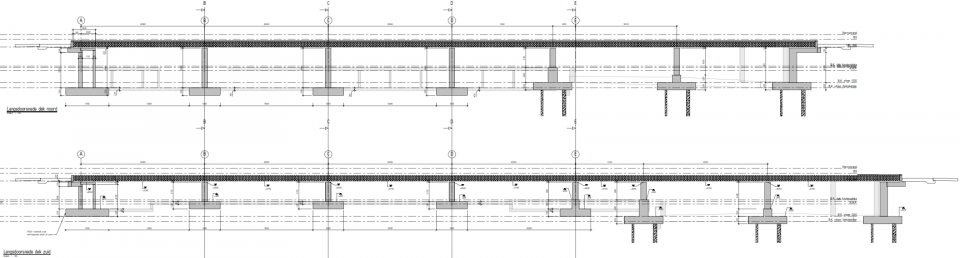

Langsdoorsnede spoordek
noord (boven) en zuid (onder)

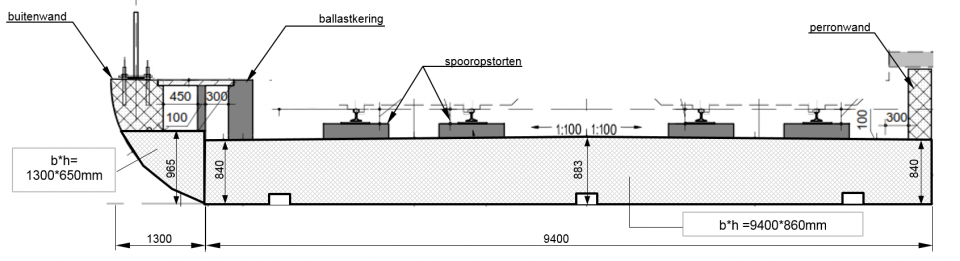

4 Dwarsdoorsnede spoordek
(schematisch)

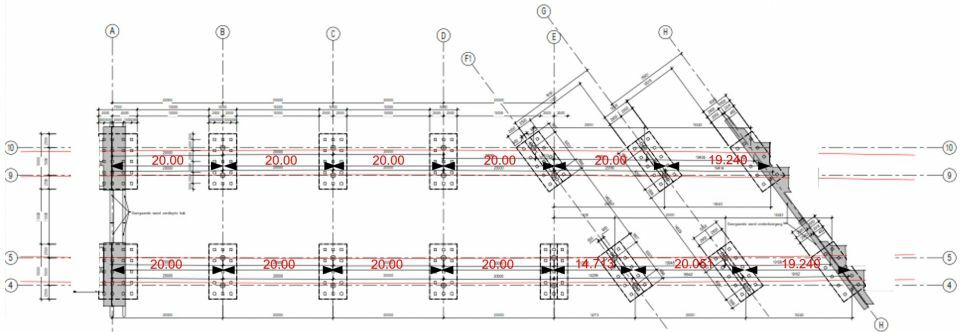

5 Funderingsplan spoordek
noord (boven) en zuid (onder)

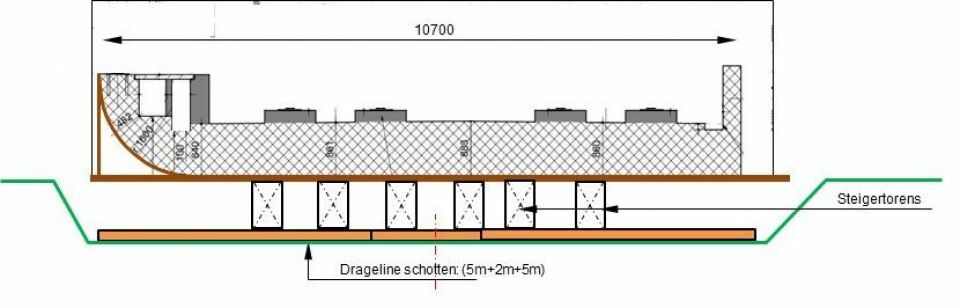

6 Tijdelijke ondersteuning spoor -
dek

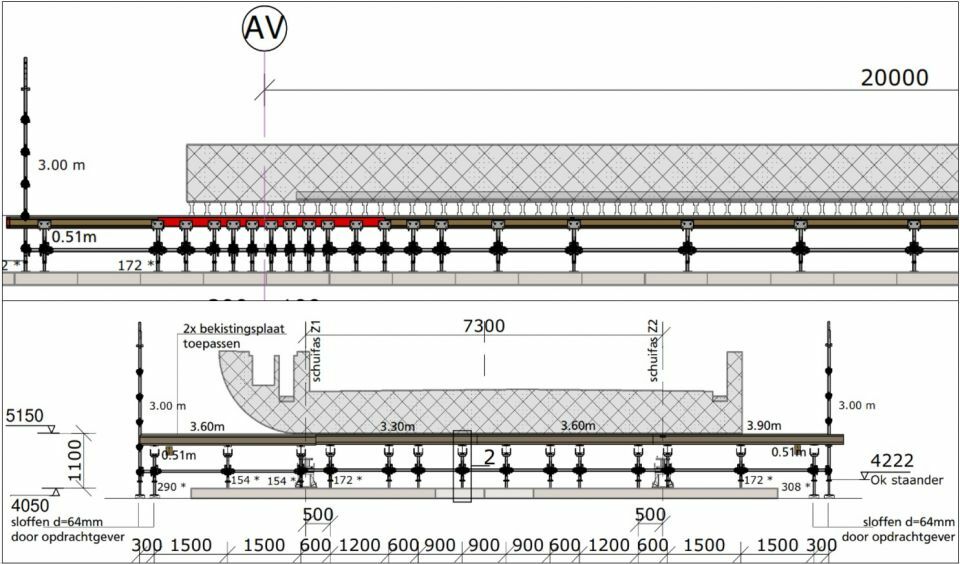

7 Principe ondersteuning dek
stortfase

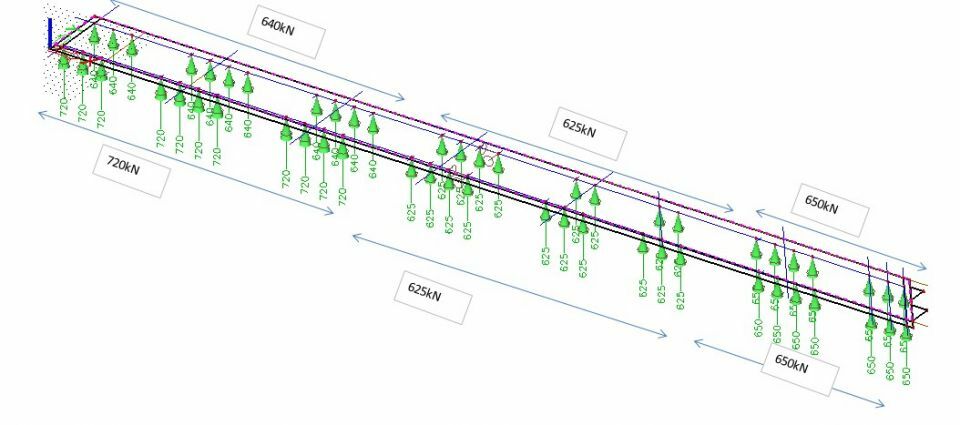

8 2D-raamwerkmodel zuidelijk
spoordek met onderbouw
(groene lijnen zijn de pijlers)

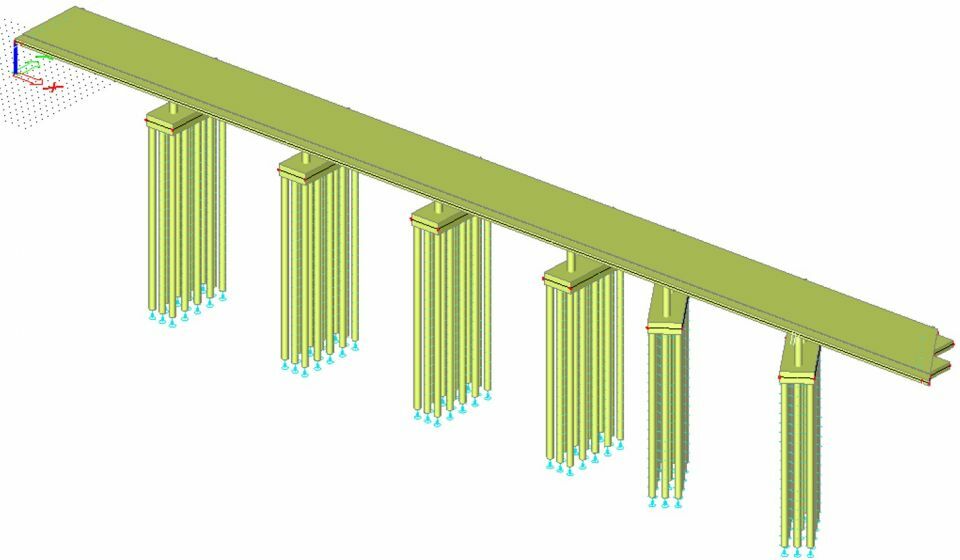

9 3D-model spoordek met
onderbouw
Na voldoende verhardingstijd is de voorspanning in drie fasen
(10%, 60% en 100%) aangebracht, vanaf weerskanten van het
spoordek.
2D-berekening langskrachten
Op de spoordekken is de in de 'Ontwerpvoorschriften ProRail
(OVS)' vastgestelde spoorbelasting in rekening gebracht.
Onderdeel van deze belastingen zijn de rem- en aanzetkrach-
ten. Deze horizontaalkrachten worden deels via het spoor naar
de aansluitende aardebaan (voor en achter de constructie) en
deels via het dek met opleggingen naar de onderbouw van het
spoordek afgedragen.
De spoorstaven zijn met regelbare spoorstaafbevestiging op het
spoordek aangebracht. Hierdoor, en door de relatief grote
lengte van het dek wordt een groot aandeel van de belasting
naar de onderbouw afgedragen. De mate van afdracht moet
eerst worden berekend. Op basis hiervan kunnen vervolgens
worden bepaald:
? afmetingen van de oplegblokken;
? afmetingen van de landhoofdconstructie;
? horizontale verankering van het landhoofd;
? spoorstaafspanningen.
Hiertoe is een 2D-raamwerkmodel opgesteld van de volledige
constructie met dek, steunpunten en spoor (fig. 8).
3D-berekening spoordekken
Voor het ontwerp van de spoordekken en de krachtswerking in
de constructie is gebruikgemaakt van een 3D-berekening (Scia
Engineer, fig. 9). In het rekenmodel zijn de volgende construc-
tieonderdelen van de spoorbrug opgenomen:
? bovenbouw (betonnen spoordek met opleggingen);
? onderbouw (tussenpijlers en fundatie);
? eindopleggingen t.p.v. de landhoofden (verend).
6
7
8
9
Dekken in langsrichting ingeschoven 8 2018
18

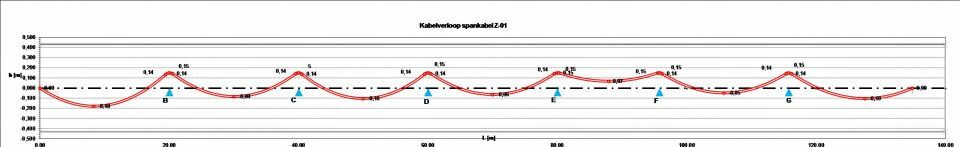

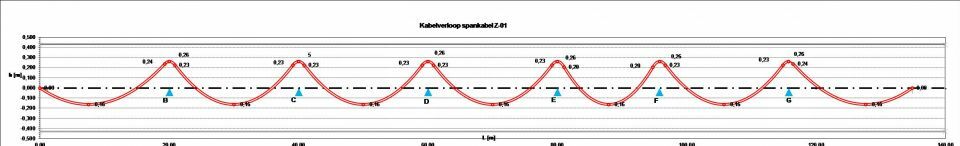

10 Verloop voorspankabel als resul-
taat t.b.v. gebruiksfase
11 Verloop voorspankabel als resul-
taat incl. bouwfase
12 Dwarsdoorsnede dek 13
Aangebrachte omhullingsbuizen
t.b.v. voorspankabels

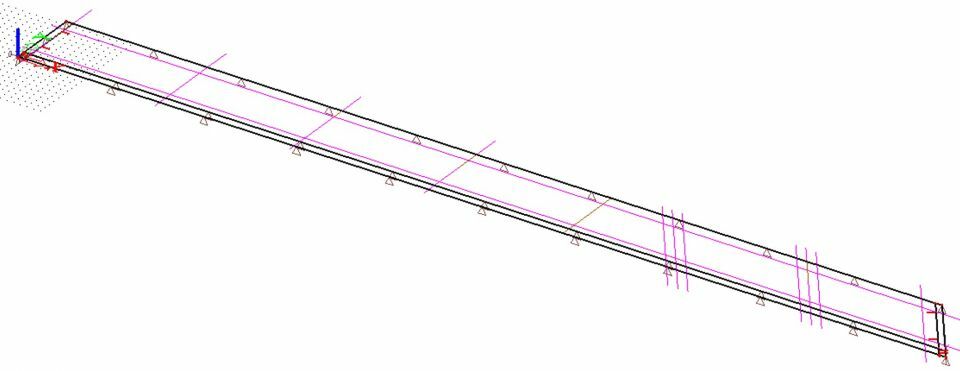

14 Rekenmodel t.b.v. bepaling van de
gronddrukken tijdens voorspan-
nen dek
het beton in langsrichting van het dek. Het kabelverloop met
bijbehorende opwaartse krommingsdrukken is zo economisch
mogelijk ontworpen (fig. 10).
Ontwerp voorspanning bouwfase
Aansluitend is de situatie op de voorbouwlocatie beschouwd.
De randvoorwaarden weken hierbij sterk af van de gebruiks-
fase. Op de voorbouwlocatie zijn immers geen vaste oplegpun-
ten aanwezig. Het dek wordt hier over de volle lengte min of
meer (via een ondersteuningsconstructie) gelijkmatig onder -
steund.
Ten behoeve van deze bouwfase is een apart 3D-rekenmodel
opgesteld met alleen een doorgaande drukbedding onder het
dek als oplegging op de ondergrond. Uit dit rekenmodel met
als belasting alleen de voorspanning en het eigen gewicht, bleek
dat er gedurende het aanbrengen van de voorspanning veel te
grote trekspanningen in het dek zouden ontstaan.
De inkassingen (fig. 9) zijn in mindering gebracht op de effec-
tieve betondoorsnede en de buitenwanden op het dek zijn als
niet-constructief beschouwd. Dit geldt ook voor de overige
wandjes, de ballastkering en de betonnen spooropstorten op
het dek.
Doordat de doorsnede volledig is voorgespannen, gedraagt het
dek zich als een buigligger van ongescheurd beton. De dekken
worden uitgevoerd in betonsterkteklasse C50/60 met een
E-modulus van E
cm = 37.000 N/mm 2. Het betondek is in het
model als doorgaande plaat op het niveau van de neutrale as
van de doorsnede ingevoerd (NAP +4,20 m).
Ontwerp voorspanning gebruikssituatie
Het ontwerp van de voorspanning (aantal spankabels, voor -
spanniveau en het kabelverloop) is in eerste instantie afgestemd
op de gebruikssituatie van het spoordek. Het spoor ligt hierbij
op de definitieve opleggingen. Maatgevend in dit ontwerp zijn
de in de OVS voorgeschreven toelaatbare trekspanningen in
10
11
12
Dekken in langsrichting ingeschoven 8 2018
19
Belasting ondergrond tijdens voorspannen
Tijdens het voorspannen treden ter plaatste van de definitieve
oplegassen verhoogde gronddrukken op, als gevolg van de
krommingsdrukken. Om inzicht te verkrijgen in de grootte van
deze drukken is een 3D-rekenmodel van de plaat opgesteld,
met een elastische drukbedding als oplegging door de onder-
grond en belasting door eigen gewicht en voorspanning, inclu-
sief de krommingsdrukken (fig. 14).
Om dit probleem te compenseren, is overwogen in de bouwlo-
catie vaste (tijdelijke) oplegpunten ter plaatse van de oplegassen
aan te brengen. Dit zou echter veel heiwerkzaamheden vergen.
Bovendien waren er ten behoeve van de ondersteuning van de
schuifbanen ook al uitgebreide paalfundaties nodig.
In plaats daarvan is ook overwogen tegenvoorspanning in het
spoordek aan te brengen: extra tijdelijke spankabels met tegen-
gesteld kabelverloop om de krommingsdruk te verminderen.
Deze kabels zouden als het dek op zijn eindbestemming ligt,
buiten werking moeten worden gesteld, bijvoorbeeld door ze
door te slijpen. De uiteinden van het betondek met spankop-
pen zouden dan niet vóór de schuiffase kunnen worden afge-
werkt, maar dit zou tijdens de treinvrije periode (TVP) van 16
dagen moeten gebeuren. Dit zou te grote tijdsproblemen ople-
veren.
De oplossing is gevonden in het toepassen van een sterk aange-
paste voorspanning: een veel vlakker (én oneconomischer)
kabelverloop met hogere voorspanning en toepassing van meer
voorspankabels (fig. 11). Uiteindelijk resulteerde het ontwerp
in toepassing van 20 voorspankabels in de doorsnede, elk
27-strengs (fig. 12, foto 13).
13
14
Dekken in langsrichting ingeschoven 8 2018
20
10.700
drageline schoften: (5m+2m+5m) steigertorens
10.700
drageline schoften: (5m+2m+5m) schuifbaan
15

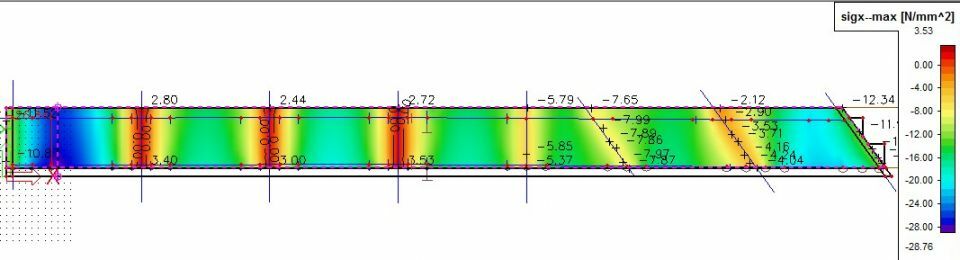

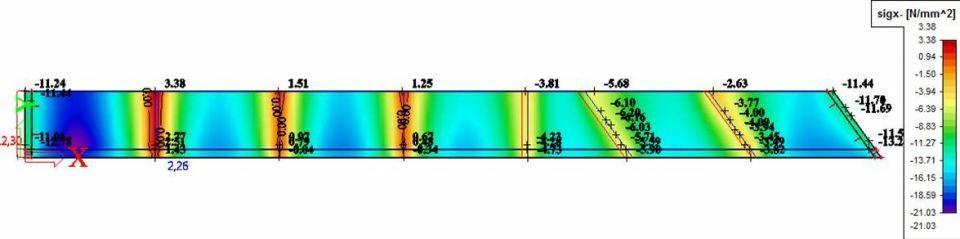

Resultaat vervormingen (a) en trekspannin-
gen (b) in het spoordek tijdens spannen op
maaiveld

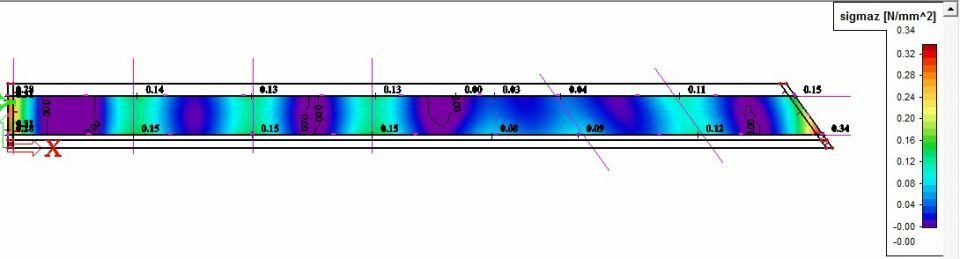

16 Grondspanningen tijdens deels verwijde -
ren ondersteuningsconstructie
17
Trekspanningen beton tijdens deels verwij-
deren ondersteuningsconstructie

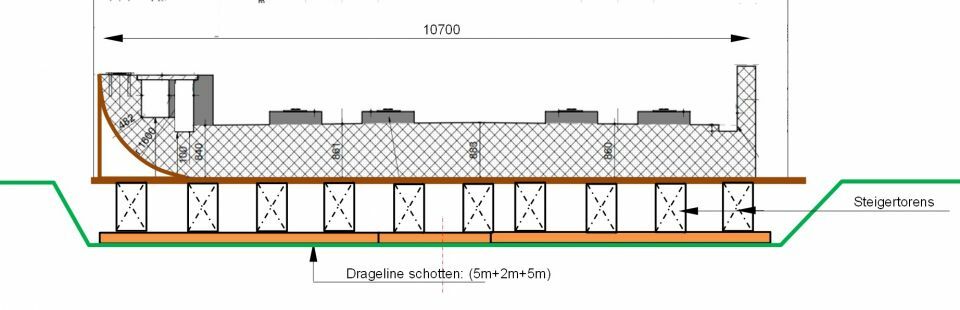

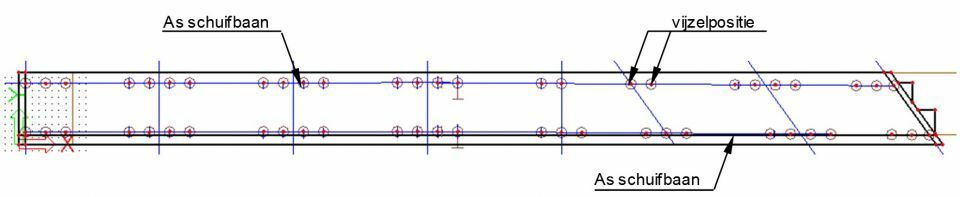

18 Principe doorsnede ondersteuning dek
t.b.v. aanbrengen schuifbanen
19 Principe doorsnede met schuifbanen
20
Spoordek op vijzels op de schuifbanen

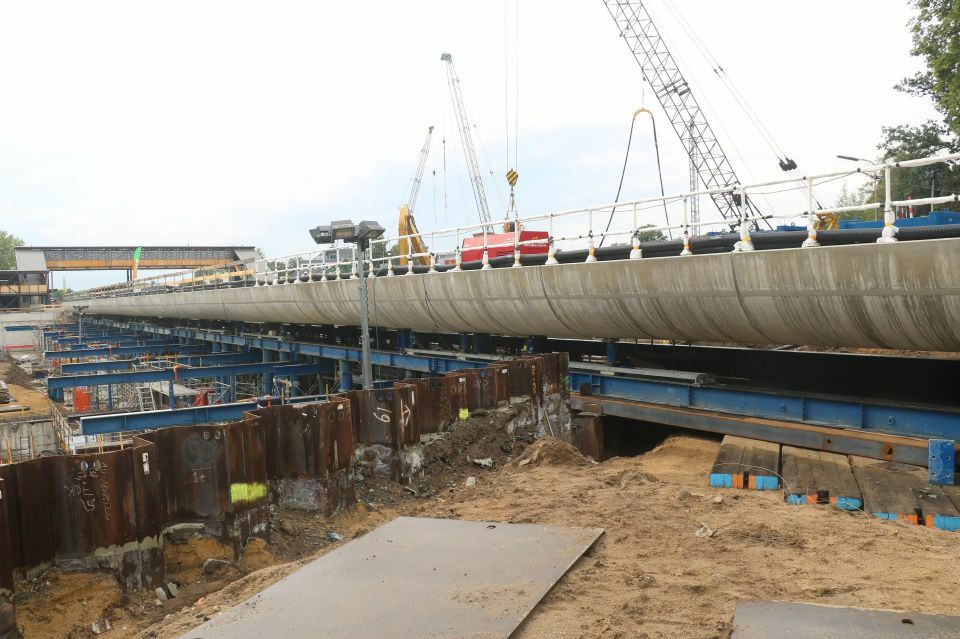

21 Spoordek ondersteund door vijzels op de
schuifbanen
Met een geotechnische zettingsberekening is de vervorming
van de ondergrond bepaald, waaruit weer de beddingscon-
stante is teruggerekend. Door dit iteratieproces is berekend dat
er een beddingsconstante van 10.000 kN/m
2 benodigd is ter
plaatse van de steunpunten. Dit kon worden behaald door de
ondergrond ter plaatse van de steunpunten voor te belasten
met 2 m grond (of equivalent 36 kN/m
2 boven het huidige
maaiveld). De duur van de voorbelasting bedroeg minimaal 90
dagen. Voor de beddingsconstante is derhalve een waarde van
k
v = 10.000 kN/m 2 aangehouden.
Uit het 3D-plaatmodel zijn de contactspanningen met de
ondergrond (funderingsdruk) af te lezen. Hieruit blijkt een
maximale grondspanning tijdens het voorspannen van 0,23 N/
mm
2 (230 kN/m 2) aan het uiteinde van het spoordek (as A).
Het berekende draagvermogen van de ondergrond bedroeg 573
kN/m
2, dit voldeed dus ruimschoots. Hierbij is alleen de
breedte van het dek gerekend als contactvlak met de onder -
grond (conservatief bij een aanlegbreedte van de fundatie van
circa 12 m).
15
18
16
17
19
Dekken in langsrichting ingeschoven 8 2018
21
as schuifbaanas schuifbaanvijzelpositie
in plaats van 12 m. De belasting bestaat weer uit eigen gewicht
en voorspanbelasting. Uit de berekening van de grondspannin-
gen blijkt nu een maximale waarde van 0,34 N/mm
2 (= 340 kN/
m
2, fig. 16). Deze waarde is weliswaar hoger in de situatie met
volledige ondersteuning maar nog steeds lager dan de toelaat-
bare gronddruk van 573 kN/m
2.
De totale vervorming van de constructie is opgelopen tot maxi-
maal +8 mm (opbuiging) en -35 mm (indrukking) in de onder -
grond.
De gevonden spanningen zijn tevens de maatgevende reken-
waarden van de bekistingsdrukken op de bekisting en onder -
steuning. Deze bedraagt 340 kN/m
2 voor de eindsteunpunten
en 150 kN/m
2 voor de tussensteunpunten tijdens de bouwfase.
Met deze hoge kistdrukken is de dekbekisting ontworpen en de
ondersteuningsconstructie gedimensioneerd.
In figuur 18 zijn de maximale trekspanningen in het dek in
langsrichting weergegeven in deze bouwfase. Aan de onder -
zijde zijn enkele overschrijdingen van de toelaatbare spannin-
gen (3 N/mm
2) zichtbaar. De berekende spanningen zijn echter
conservatief bepaald. In de praktijk zijn deze lager door de veel
De berekende buigtrekspanningen in de betonconstructie zijn
weergegeven in figuur 15. Uit dit figuur blijkt een maximaal
optredende trekspanning ter plaatse van de oplegas van 3,38 N/
mm
2. Dat is dus net iets hoger dan de grenswaarde van 3 N/
mm
2, de maximale trekspanning gedurende de bouwfasen
volgens de OVS. Het betreft hier echter een piekwaarde.
Gemiddeld is de spanning op deze oplegas lager, namelijk 2,26
N/mm
2. Hieruit volgt dat de trekspanning vrijwel overal
minder dan 3 N/mm
2 bedraagt en dat de constructie dus
voldoet.
Schuifbaan
In de volgende bouwfase wordt aan weerskanten in langsrich-
ting onder het dek een schuifbaan aangebracht. Om dit te
realiseren, wordt de ondersteuning van het dek eerst deels
verwijderd zodat er voldoende werkruimte ontstaat voor de
schuifbanen. De resterende breedte van de ondersteuning
bedraagt in deze bouwfase dan minimaal circa 7 m (fig. 18).
Van het dek in deze situatie is eveneens een 3D-model opge-
steld. Hierbij is uitgegaan van een minder brede oplegging: 7 m
20
21
Dekken in langsrichting ingeschoven 8 2018
22
22 Overzicht vijzelkrachten
spoordek
23 Trekspanningen in betondek
tijdens opvijzelen
24 Spoordek tijdens inschuiven
gepakt op de schuifbanen. In figuur 21 staat een overzicht van
de vijzelposities en in figuur 22 van de vijzelkrachten.
Ook van deze situatie is een apart rekenmodel opgesteld
(fig. 23). Deze vijzelkrachten zijn als belasting opgenomen in
combinatie met de overige belastingen (eigen gewicht en voor -
spankrachten). De oplegging door elastische drukbedding van
de ondergrond is vervangen door puntveren. Ter plaatse van de
veren zijn puntlasten ingevoerd ter grootte van de vijzelkrach-
ten. De waarden voor de vijzelkrachten zijn zodanig in het
model ingevoerd dat de oplegreacties in de puntveren circa 0
kN naderen. Met andere woorden: de constructie is verticaal in
evenwicht.
Na het opvijzelen is het spoordek met twee duwvijzels op de
kop verschoven over een afstand van circa 170 m naar zijn defi-
nitieve locatie (foto 24). Daar aangekomen pakken grote opge-
stelde vijzelkolommen het spoordek over van de schuifbaan op
de definitieve opleggingen (foto 1). De vijzelkrachten worden
nauwkeurig gemonitord gedurende het opvijzelen en schuiven.
Millimeterwerk
De ervaring heeft geleerd dat een dergelijk massief dek op de
millimeter nauwkeurig moet worden aangebracht en dat dit
secuur moet gebeuren. Schuiven in langsrichting geeft meer
extra complicaties dan in dwarsrichting doordat het dek met
grote puntlasten wordt verschoven en vele bouwfaseringen
doormaakt. Het zuidelijke dek ligt op het moment van
schrijven van dit artikel (najaar 2018) op zijn plek. Later zal
volgens precies dezelfde methode het noordelijke dek worden
geschoven.
?
groter effectieve funderingsbreedte onder het dek door sprei -
ding van de belasting in de ondergrond. Na visuele controle
van onder- en bovenzijde dek bleek er geen scheurvorming in
de constructie te zijn opgetreden.
Opvijzelen
Op de twee schuifbanen onder het spoordek worden vervol-
gens vijzels geplaatst (fig. 19, foto 20). In langsrichting van het
dek gezien worden de vijzels h.o.h. 3 m geplaatst (max. 4 vijzels
per as per zijde). Per oplegging worden aparte groepen aange-
bracht. Met vooraf vastgestelde vijzelkrachten wordt het dek
vervolgens van de ondersteuningsconstructie opgetild en over -
22
23
24
Dekken in langsrichting ingeschoven 8 2018
Serie artikelen over stationsgebied Driebergen-Zeist
Dit artikel is het derde deel in een vierluik over het project Stationsgebied Driebergen-Zeist en gaat over de ingeschoven dekken. Het eerste deel is een inleiding en beschrijft de onderdoorgang. Het tweede artikel gaat over de onderwaterbetonvloer en het vierde deel behandelt de onafhankelijke toets door een TIS-bureau.
1. Impressie onderdoorgang en station Driebergen-Zeist
Een deel van de twee spoordekken kruist de nieuwe onderdoorgang, het overige deel wordt onderdeel van het nieuw te bouwen station (fig. 1). Tussen de evenwijdig liggende spoordekken komt een nieuw perron. Beide dekken zijn opgebouwd uit een massieve, voorgespannen constructie die met oplegblokken op de onderbouw is opgelegd (fig. 2).
Het zuidelijke spoordek is 137 m lang en bestaat uit zeven overspanningen, waarvan twee ter plaatse van de onderdoorgang. De grootste overspanning is 20 m. Het noordelijke dek is 122 m lang en heeft zes overspanningen, ook weer van maximaal 20 m.
2. Langsdoorsnede spoordek noord (boven) en zuid (onder
Het betonnen spoordek heeft in dwarsrichting een variabele dikte verlopend van 840 mm aan de buitenzijden tot 883 mm tussen de sporen op het dek (fig. 3). Aan de onderzijde van het betondek zijn in de dwarsdoorsnede drie inkassingen aanwezig van 300 × 150 mm2 ten behoeve van lichtgoten. Aan beide zijden van het dek bevinden zich buitenwanden (ook ter plaatse gestort), voorzien van dwarsvoegen op regelmatige afstanden.
3. Dwarsdoorsnede spoordek (schematisch)
De tussensteunpunten van beide dekken bestaan uit twee ronde betonnen kolommen op een betonsloof. Aan de uiteinden zijn de spoordekken opgelegd op betonnen keerwanden. Aan de oostzijde maken deze keerwanden deel uit van de onderdoorgang en aan de westzijde van de verdiepte bakconstructie die onderdeel is van het verdiepte station.
Ter plaatse van de westelijke landhoofden bevindt zich het vasthoudpunt. Hier worden de spoordekken in langsrichting horizontaal gefixeerd aan de onderbouw.
De doorgaande weg kruist het spoor niet haaks. Daarom zijn de oostelijke landhoofden en de twee meest oostelijke tussensteunpunten schuin gepositioneerd (fig. 4).
De gehele constructie is op palen gefundeerd. De paalfundatie bestaat uit combischroefpalen met een diameter van 800 mm. Dit zijn in de grond gevormde en volledig grondverdringende schroefpalen met een losse schroefpunt.
4. Funderingsplan spoordek noord (boven) en zuid (onder)
Bouwfasering spoordekken
De betonnen spoordekken worden op een andere locatie langs het oorspronkelijke spoor voorgebouwd. Hierdoor kan de aanleg van de onderbouw van het viaduct en het spoordek gelijktijdig worden uitgevoerd.
Om het realiseren van het spoordek mogelijk te maken, is de bouwlocatie eerst voorbelast door het aanbrengen van een overhoogte. Vervolgens is begonnen met ontgraven tot het aanlegniveau van de fundatie van de tijdelijke ondersteuningsconstructie voor het betondek.
De ondersteuning voor de dekken is opgebouwd uit steigertorens op een 135 m lange strook van hardhouten draglineschotten met een aanlegbreedte van circa 12 m (5 + 2 + 5 m, fig. 5). Op deze torens is de bekisting aangebracht. Tijdens de stortfase wordt de ondergrond onder het dek gelijkmatig belast door enkel het stortgewicht.
Na voldoende verhardingstijd is de voorspanning in drie fasen (10%, 60% en 100%) aangebracht, vanaf weerskanten van het spoordek.
5. Tijdelijke ondersteuning spoordek
6. Principe ondersteuning dek stortfase
2D-berekening langskrachten
Op de spoordekken is de in de 'Ontwerpvoorschriften ProRail (OVS)' vastgestelde spoorbelasting in rekening gebracht. Onderdeel van deze belastingen zijn de rem- en aanzetkrachten. Deze horizontaalkrachten worden deels via het spoor naar de aansluitende aardebaan (voor en achter de constructie) en deels via het dek met opleggingen naar de onderbouw van het spoordek afgedragen.
De spoorstaven zijn met regelbare spoorstaafbevestiging op het spoordek aangebracht. Hierdoor, en door de relatief grote lengte van het dek wordt een groot aandeel van de belasting naar de onderbouw afgedragen. De mate van afdracht moet eerst worden berekend. Op basis hiervan kunnen vervolgens worden bepaald:
- afmetingen van de oplegblokken;
- afmetingen van de landhoofdconstructie;
- horizontale verankering van het landhoofd;
- spoorstaafspanningen.
Hiertoe is een 2D-raamwerkmodel opgesteld van de volledige constructie met dek, steunpunten en spoor (fig. 7).
7. 2D-raamwerkmodel zuidelijk spoordek met onderbouw (groene lijnen zijn de pijlers)
3D-berekening spoordekken
Voor het ontwerp van de spoordekken en de krachtswerking in de constructie is gebruikgemaakt van een 3D-berekening (Scia Engineer, fig. 8). In het rekenmodel zijn de volgende constructieonderdelen van de spoorbrug opgenomen:
- bovenbouw (betonnen spoordek met opleggingen);
- onderbouw (tussenpijlers en fundatie);
- eindopleggingen t.p.v. de landhoofden (verend).
De inkassingen (fig. 8) zijn in mindering gebracht op de effectieve betondoorsnede en de buitenwanden op het dek zijn als niet-constructief beschouwd. Dit geldt ook voor de overige wandjes, de ballastkering en de betonnen spooropstorten op het dek.
Doordat de doorsnede volledig is voorgespannen, gedraagt het dek zich als een buigligger van ongescheurd beton. De dekken worden uitgevoerd in betonsterkteklasse C50/60 met een E-modulus van Ecm = 37.000 N/mm2. Het betondek is in het model als doorgaande plaat op het niveau van de neutrale as van de doorsnede ingevoerd (NAP +4,20 m).
8. 3D-model spoordek met onderbouw
Ontwerp voorspanning gebruikssituatie
Het ontwerp van de voorspanning (aantal spankabels, voorspanniveau en het kabelverloop) is in eerste instantie afgestemd op de gebruikssituatie van het spoordek. Het spoor ligt hierbij op de definitieve opleggingen. Maatgevend in dit ontwerp zijn de in de OVS voorgeschreven toelaatbare trekspanningen in het beton in langsrichting van het dek. Het kabelverloop met bijbehorende opwaartse krommingsdrukken is zo economisch mogelijk ontworpen (fig. 9).
9. Verloop voorspankabel als resultaat t.b.v. gebruiksfase
10. Verloop voorspankabel als resultaat incl. bouwfase
Ontwerp voorspanning bouwfase
Aansluitend is de situatie op de voorbouwlocatie beschouwd. De randvoorwaarden weken hierbij sterk af van de gebruiksfase. Op de voorbouwlocatie zijn immers geen vaste oplegpunten aanwezig. Het dek wordt hier over de volle lengte min of meer (via een ondersteuningsconstructie) gelijkmatig ondersteund.
Ten behoeve van deze bouwfase is een apart 3D-rekenmodel opgesteld met alleen een doorgaande drukbedding onder het dek als oplegging op de ondergrond. Uit dit rekenmodel met als belasting alleen de voorspanning en het eigen gewicht, bleek dat er gedurende het aanbrengen van de voorspanning veel te grote trekspanningen in het dek zouden ontstaan.
Om dit probleem te compenseren, is overwogen in de bouwlocatie vaste (tijdelijke) oplegpunten ter plaatse van de oplegassen aan te brengen. Dit zou echter veel heiwerkzaamheden vergen. Bovendien waren er ten behoeve van de ondersteuning van de schuifbanen ook al uitgebreide paalfundaties nodig.
In plaats daarvan is ook overwogen tegenvoorspanning in het spoordek aan te brengen: extra tijdelijke spankabels met tegengesteld kabelverloop om de krommingsdruk te verminderen. Deze kabels zouden als het dek op zijn eindbestemming ligt, buiten werking moeten worden gesteld, bijvoorbeeld door ze door te slijpen. De uiteinden van het betondek met spankoppen zouden dan niet vóór de schuiffase kunnen worden afgewerkt, maar dit zou tijdens de treinvrije periode (TVP) van 16 dagen moeten gebeuren. Dit zou te grote tijdsproblemen opleveren.
De oplossing is gevonden in het toepassen van een sterk aangepaste voorspanning: een veel vlakker (én oneconomischer) kabelverloop met hogere voorspanning en toepassing van meer voorspankabels (fig. 10). Uiteindelijk resulteerde het ontwerp in toepassing van 20 voorspankabels in de doorsnede, elk 27-strengs (fig. 12, foto 12).
11. Dwarsdoorsnede dek
12. Aangebrachte omhullingsbuizen t.b.v. voorspankabels
Belasting ondergrond tijdens voorspannen
Tijdens het voorspannen treden ter plaatste van de definitieve oplegassen verhoogde gronddrukken op, als gevolg van de krommingsdrukken. Om inzicht te verkrijgen in de grootte van deze drukken is een 3D-rekenmodel van de plaat opgesteld, met een elastische drukbedding als oplegging door de ondergrond en belasting door eigen gewicht en voorspanning, inclusief de krommingsdrukken (fig. 13).
13. Resultaat vervormingen (a) en trekspanningen (b) in het spoordek tijdens spannen op maaiveld
Met een geotechnische zettingsberekening is de vervorming van de ondergrond bepaald, waaruit weer de beddingsconstante is teruggerekend. Door dit iteratieproces is berekend dat er een beddingsconstante van 10.000 kN/m2 benodigd is ter plaatse van de steunpunten. Dit kon worden behaald door de ondergrond ter plaatse van de steunpunten voor te belasten met 2 m grond (of equivalent 36 kN/m2 boven het huidige maaiveld). De duur van de voorbelasting bedroeg minimaal 90 dagen. Voor de beddingsconstante is derhalve een waarde van kv = 10.000 kN/m2 aangehouden.
Uit het 3D-plaatmodel zijn de contactspanningen met de ondergrond (funderingsdruk) af te lezen. Hieruit blijkt een maximale grondspanning tijdens het voorspannen van 0,23 N/mm2 (230 kN/m2) aan het uiteinde van het spoordek (as A). Het berekende draagvermogen van de ondergrond bedroeg 573 kN/m2, dit voldeed dus ruimschoots. Hierbij is alleen de breedte van het dek gerekend als contactvlak met de ondergrond (conservatief bij een aanlegbreedte van de fundatie van circa 12 m).
De berekende buigtrekspanningen in de betonconstructie zijn weergegeven in figuur 14. Uit dit figuur blijkt een maximaal optredende trekspanning ter plaatse van de oplegas van 3,38 N/mm2. Dat is dus net iets hoger dan de grenswaarde van 3 N/mm2, de maximale trekspanning gedurende de bouwfasen volgens de OVS. Het betreft hier echter een piekwaarde. Gemiddeld is de spanning op deze oplegas lager, namelijk 2,26 N/mm2. Hieruit volgt dat de trekspanning vrijwel overal minder dan 3 N/mm2 bedraagt en dat de constructie dus voldoet.
14. Principe doorsnede ondersteuning dek t.b.v. aanbrengen schuifbanen
Schuifbaan
In de volgende bouwfase wordt aan weerskanten in langsrichting onder het dek een schuifbaan aangebracht. Om dit te realiseren, wordt de ondersteuning van het dek eerst deels verwijderd zodat er voldoende werkruimte ontstaat voor de schuifbanen. De resterende breedte van de ondersteuning bedraagt in deze bouwfase dan minimaal circa 7 m (fig. 15).
15. Principe doorsnede ondersteuning dek t.b.v. aanbrengen schuifbanen
Van het dek in deze situatie is eveneens een 3D-model opgesteld. Hierbij is uitgegaan van een minder brede oplegging: 7 m in plaats van 12 m. De belasting bestaat weer uit eigen gewicht en voorspanbelasting. Uit de berekening van de grondspanningen blijkt nu een maximale waarde van 0,34 N/mm2 (= 340 kN/m2, fig. 16). Deze waarde is weliswaar hoger in de situatie met volledige ondersteuning maar nog steeds lager dan de toelaatbare gronddruk van 573 kN/m2.
De totale vervorming van de constructie is opgelopen tot maximaal +8 mm (opbuiging) en -35 mm (indrukking) in de ondergrond.
16. Grondspanningen tijdens deels verwijderen ondersteuningsconstructie
De gevonden spanningen zijn tevens de maatgevende rekenwaarden van de bekistingsdrukken op de bekisting en ondersteuning. Deze bedraagt 340 kN/m2 voor de eindsteunpunten en 150 kN/m2 voor de tussensteunpunten tijdens de bouwfase. Met deze hoge kistdrukken is de dekbekisting ontworpen en de ondersteuningsconstructie gedimensioneerd.
In figuur 17 zijn de maximale trekspanningen in het dek in langsrichting weergegeven in deze bouwfase. Aan de onderzijde zijn enkele overschrijdingen van de toelaatbare spanningen (3 N/mm2) zichtbaar. De berekende spanningen zijn echter conservatief bepaald. In de praktijk zijn deze lager door de veel groter effectieve funderingsbreedte onder het dek door spreiding van de belasting in de ondergrond. Na visuele controle van onder- en bovenzijde dek bleek er geen scheurvorming in de constructie te zijn opgetreden.
17. Trekspanningen beton tijdens deels verwijderen ondersteuningsconstructie
Opvijzelen
Op de twee schuifbanen onder het spoordek worden vervolgens vijzels geplaatst (fig. 18, foto 19). In langsrichting van het dek gezien worden de vijzels h.o.h. 3 m geplaatst (max. 4 vijzels per as per zijde). Per oplegging worden aparte groepen aangebracht. Met vooraf vastgestelde vijzelkrachten wordt het dek vervolgens van de ondersteuningsconstructie opgetild en overgepakt op de schuifbanen. In figuur 20 staat een overzicht van de vijzelposities en in figuur 21 van de vijzelkrachten.
18. Principe doorsnede met schuifbanen
19. Spoordek op vijzels op de schuifbanen
20. Spoordek op vijzels op de schuifbanen
Ook van deze situatie is een apart rekenmodel opgesteld (fig. 22). Deze vijzelkrachten zijn als belasting opgenomen in combinatie met de overige belastingen (eigen gewicht en voorspankrachten). De oplegging door elastische drukbedding van de ondergrond is vervangen door puntveren. Ter plaatse van de veren zijn puntlasten ingevoerd ter grootte van de vijzelkrachten. De waarden voor de vijzelkrachten zijn zodanig in het model ingevoerd dat de oplegreacties in de puntveren circa 0 kN naderen. Met andere woorden: de constructie is verticaal in evenwicht.
22. Trekspanningen in betondek tijdens opvijzelen
Na het opvijzelen is het spoordek met twee duwvijzels op de kop verschoven over een afstand van circa 170 m naar zijn definitieve locatie (foto 23). Daar aangekomen pakken grote opgestelde vijzelkolommen het spoordek over van de schuifbaan op de definitieve opleggingen (foto 24). De vijzelkrachten worden nauwkeurig gemonitord gedurende het opvijzelen en schuiven.
23. Spoordek tijdens inschuiven
Millimeterwerk
De ervaring heeft geleerd dat een dergelijk massief dek op de millimeter nauwkeurig moet worden aangebracht en dat dit secuur moet gebeuren. Schuiven in langsrichting geeft meer extra complicaties dan in dwarsrichting doordat het dek met grote puntlasten wordt verschoven en vele bouwfaseringen doormaakt. Het zuidelijke dek ligt op het moment van schrijven van dit artikel (najaar 2018) op zijn plek. Later zal volgens precies dezelfde methode het noordelijke dek worden geschoven.
Video
Reacties
G.J. Holtland - Mobilis 10 januari 2019 12:06
Is figuur 7 wel de juiste ? Het zou een figuur moeten zijn die behoort bij de modellering voor een langskrachtenberekening ?
